Planos de baños con medidas
Indica el tamaño de tu baño y la IA reparte inodoro, lavabo y ducha o bañera en el plano, respetando el espacio de uso.
Diseñar mi bañoDiseña tu baño online
Elige Baño, Vestidor o Lavadero, describe las piezas, indica los m² y escoge el estilo del plano: en 2D o en 3D.
Baño completo con bañera
1.5 × 2.4 m · 2D amueblado
Ejemplos de planos de baños
Tres cuartos de baño —uno completo, uno pequeño con ducha y uno principal— dibujados a partir de una descripción o de un contorno vacío, con el espacio de uso de cada pieza.

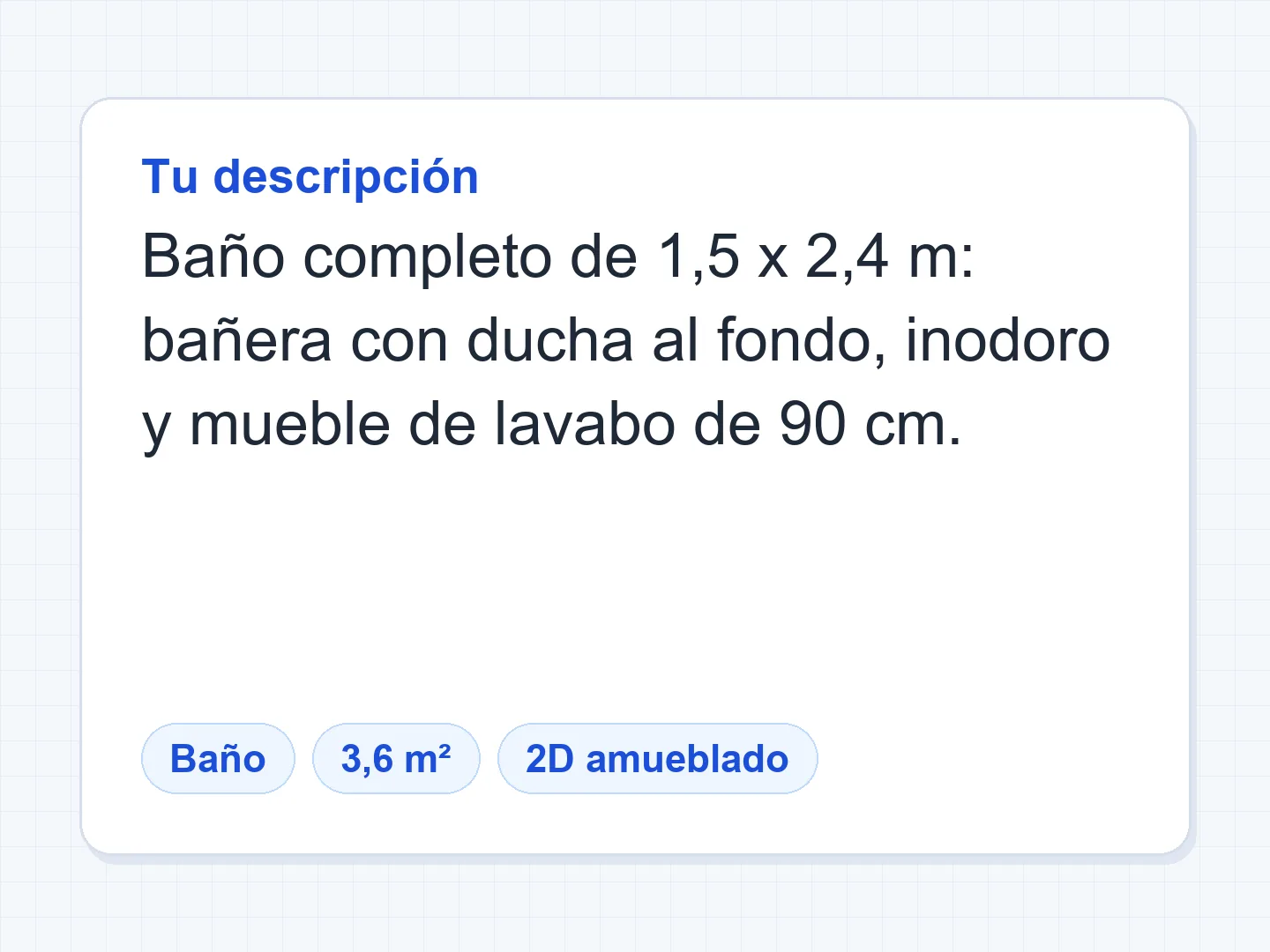

Antes Después Baño completo de 1.5 × 2.4 m: bañera con ducha, inodoro y lavabo de 90 cm

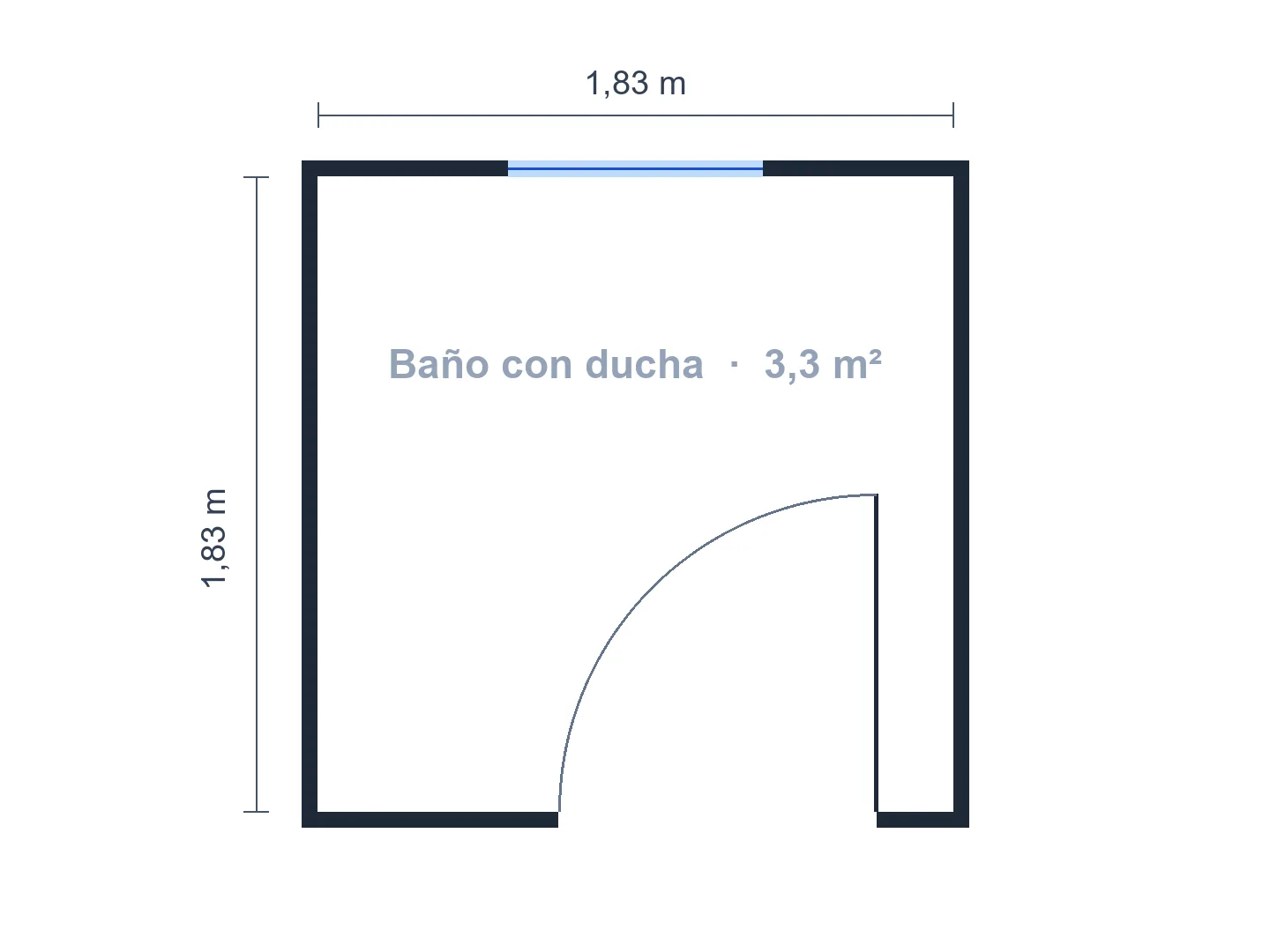

Antes Después Baño de 1.8 × 1.8 m con ducha de 90 × 90 cm en esquina, a partir del contorno vacío

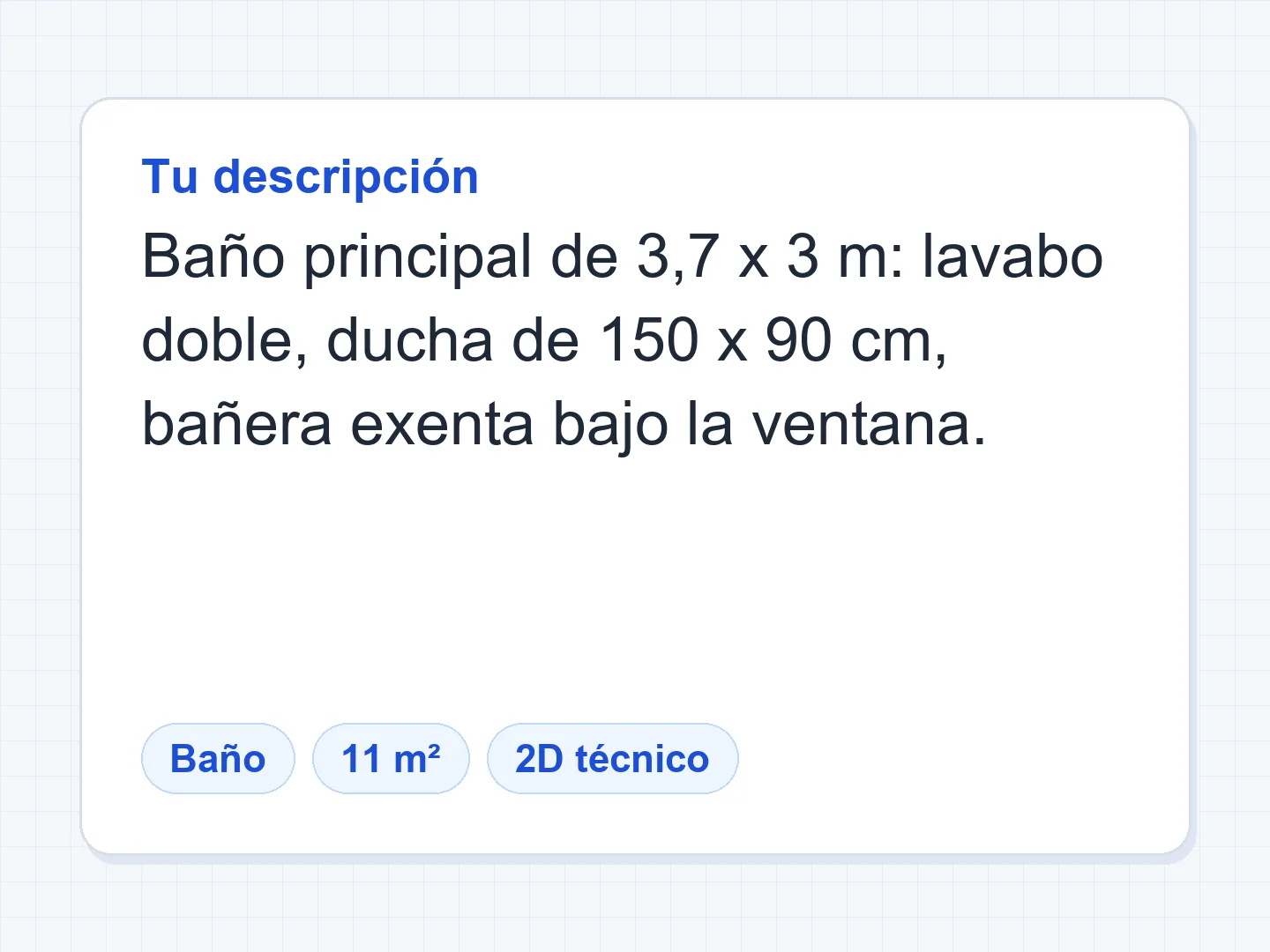

Antes Después Baño principal de 3.7 × 3 m con doble lavabo, ducha de obra y bañera exenta
Primero, las piezas
¿Qué es un plano de baño con medidas?
Un plano de baño con medidas muestra el cuarto visto desde arriba, con cada pieza en su sitio y a escala: inodoro, lavabo, ducha o bañera, puerta y ventana. Sirve para comprobar lo que importa en el día a día: que puedas sentarte sin golpearte las rodillas, que la puerta no choque con el inodoro y que entres en la ducha de frente, no de lado. Aquí no arrastras símbolos: describes el baño y la IA hace la distribución por ti.
La distribución sigue medidas habituales: unos 40 cm del eje del inodoro a la pared, 60–70 cm libres delante del inodoro y del lavabo, y una ducha de al menos 80 × 80 cm. El resultado es un plano orientativo, no un plano para licencia de obra: las cotas son aproximadas, y la posición de desagües y bajantes debe confirmarla un fontanero o plomero antes de empezar.
- Medio baño, baño con ducha, baño completo y en suite
- También vestidores y lavaderos
- Superficie en m² o en pies cuadrados
- Planos 2D y vistas 2.5D o 3D isométricas
Cómo diseñar un baño paso a paso
Mide el cuarto y los puntos fijos
Anota el largo de cada pared, dónde están la puerta y la ventana y por dónde pasa la bajante o el desagüe principal. Elige Baño, escribe la superficie (sirve incluso para un aseo de 2 m²) y añade las medidas de las paredes en las notas.
Enumera las piezas con su tamaño
Indica qué debe caber y cuánto mide: inodoro, lavabo de 80 cm, ducha de 80 × 120 cm o bañera de 170 × 70 cm, mueble auxiliar. Añade lo que no se puede mover, por ejemplo «el inodoro se queda en el muro de la bajante».
Genera, compara y pásalo a 3D
Pulsa Generar plano, prueba una segunda versión con un solo cambio y elige 3D isométrico para ver el baño con las paredes levantadas. Cada plano se guarda en Mis proyectos y se descarga en PNG.
Un diseñador de baños pensado para el uso diario
Diseño de baños personalizado con IA, a partir de tus medidas: para reformas, ampliaciones y baños pequeños. Las cuentas nuevas reciben créditos gratis para probarlo.
Planos de baños con medidas y distancias de uso
El inodoro tiene su espacio a cada lado y por delante, el lavabo deja sitio para codos y rodillas, y la puerta abre sin tocar ninguna pieza. Todo sale rotulado, así detectas un rincón demasiado justo antes de encargar el azulejo o el mueble.
Planificar un baño familiar
Planos de baños en 3D en el mismo planificador
Elige 3D isométrico o 2.5D y el mismo baño aparece con las paredes levantadas, con la mampara, el mueble y el revestimiento a la vista. Si buscabas un planificador de baños 3D gratis, cubre buena parte de lo que necesitas: una vista 3D cuesta los mismos créditos que un plano 2D, y las cuentas nuevas empiezan con créditos de regalo. Es una imagen, como un render 3D del baño, no un modelo que puedas girar.
Planos 3D
Baños pequeños con ducha que funcionan
Pide una ducha de 80 × 150 cm, un plato cuadrado de 90 × 90 cm o una ducha a ras de suelo, y el baño se organiza a su alrededor, con el giro de la puerta incluido. En baños muy pequeños con ducha, prueba una puerta corredera y un lavamanos de 45 cm: suelen liberar el espacio que falta.
Diseñar un baño pequeño
Baño y lavadero juntos
En las viviendas pequeñas el baño suele compartir espacio. Encaja una lavadora y una secadora apiladas, planifica el vestidor que da al baño de la suite o cambia el tipo de plano a Lavadero si el cuarto de lavado va aparte.
Plano de baño con lavaderoTamaños de baño
Planos de baños pequeños con medidas: tamaños habituales
Medidas orientativas por tipo de baño. Úsalas como punto de partida para la superficie del generador.
| Tipo de baño | Piezas | Medidas habituales | Superficie |
|---|---|---|---|
| Medio baño o aseo (sin ducha) | Inodoro y lavamanos | 1 × 1.5 m a 1.2 × 1.8 m | 1.5–2.2 m² |
| Baño alargado con ducha | Inodoro, lavabo pequeño y plato de 70 × 120 cm | 1.2 × 2 m a 1.2 × 2.5 m | 2.4–3 m² |
| Baño pequeño con ducha | Inodoro, lavabo y ducha de 80 × 80 cm | 1.5 × 2 m | 3 m² |
| Baño de 2 × 2 m | Inodoro, lavabo y ducha de 90 × 90 cm o de 80 × 120 cm | 2 × 2 m | 4 m² |
| Baño completo con bañera | Inodoro, lavabo y bañera de 170 × 70 cm | 1.7 × 2.4 m a 1.8 × 2.5 m | 4–4.5 m² |
| Baño con bañera y ducha separadas | Bañera, ducha, inodoro y doble lavabo | 2.5 × 3 m | 7.5 m² |
| Baño adaptado | Ducha a ras de suelo, inodoro con barras y lavabo sin pedestal | 2.2 × 2.4 m aprox. | 5–5.5 m² |
Medidas de planificación, no mínimos normativos. La bañera estándar mide 170 cm de largo, por eso un baño completo suele tener al menos 1.70 m de ancho; con una bañera de 150 cm basta con 1.50 m.
Distancias
Medidas mínimas de un baño: piezas y espacios libres
Valores de referencia habituales en España y Latinoamérica. La normativa de tu país o municipio puede pedir otros: compruébala antes de construir.
| Pieza o espacio | Mínimo | Recomendado |
|---|---|---|
| Plato de ducha | 80 × 80 cm | 90 × 90 cm o 80 × 120 cm |
| Bañera o tina | 150 × 70 cm | 170 × 70 cm |
| Espacio libre delante del inodoro | 60 cm | 70 cm o más |
| Espacio libre delante del lavabo | 60 cm | 70 cm o más |
| Del eje del inodoro a la pared o a otra pieza | 40 cm | 45 cm |
| Espacio libre delante de la entrada a la ducha | 60 cm | 70 cm |
| Ancho del lavabo o del mueble | 45 cm (lavamanos) | 60–80 cm; 120–140 cm si es doble |
| Altura del lavabo | 80 cm | 85–90 cm |
| Ancho de la hoja de la puerta | 60–70 cm | 70–80 cm; 80 cm de paso libre si es adaptado |
| Círculo de giro en un baño adaptado | Ø 150 cm | Ø 150 cm libre de obstáculos |
| Espacio de transferencia junto al inodoro (adaptado) | 80 cm a un lado | 80 cm a ambos lados |
Las puertas correderas o que abren hacia fuera ahorran más suelo en un baño pequeño. Evita que la hoja barra la zona del inodoro y del lavabo. Las cifras del baño adaptado, para personas con movilidad reducida (lo que antes se llamaba baño de minusválidos), son pautas de accesibilidad habituales: tu normativa local manda.
Suite
Planos de dormitorios con baño y vestidor: medidas de una suite
Medidas habituales para una habitación principal con baño privado y vestidor. Súmalas para saber cuánto ocupa la suite completa.
| Espacio | Medidas habituales | Superficie |
|---|---|---|
| Dormitorio principal con cama de 150–160 cm | 3.5 × 4 m | 14 m² |
| Vestidor lineal: un frente de armario de 60 cm y 80 cm de paso | 1.4 × 2 m | 2.8 m² |
| Vestidor en paralelo: dos frentes de 60 cm y 80 cm de paso | 2 × 2 m | 4 m² |
| Vestidor en U: armario en tres paredes | Desde unos 2.2 × 2.2 m | 4.8 m² o más |
| Baño en suite con ducha, inodoro y lavabo | 2 × 2.5 m | 5 m² |
| Suite completa: dormitorio, vestidor en paralelo y baño | Según la forma de la planta | Unos 23 m², más tabiques |
Medidas orientativas de planificación. Una distribución habitual pone el vestidor como paso entre el dormitorio y el baño, así el baño no se abre junto a la cama.
Para qué sirve este diseñador de baños
Reformar el baño
Deja el inodoro en su bajante y prueba tres distribuciones de lavabo y ducha antes de quitar el primer azulejo. Después, decora tu baño sobre una foto real con el diseño de interiores con IA: revestimientos, mueble e iluminación.
Añadir un baño a la vivienda
Comprueba si cabe un medio baño bajo la escalera o un baño con ducha en un antiguo trastero, y encájalo luego en el plano completo de la casa. Si estás planeando la vivienda entera, por ejemplo una casa de 3 habitaciones y 2 baños, empieza por Planos de casas.
Baños pequeños y presupuestos ajustados
Cuando cada centímetro cuenta, compara ducha y bañera, lavamanos y mueble, puerta corredera y abatible, y quédate con la distribución que deja más suelo libre. Si no tienes clara la superficie, calcula antes los metros cuadrados.
Herramientas relacionadas
Preguntas frecuentes sobre planos de baños
Puedes probar este simulador de baños gratis: las cuentas nuevas reciben créditos de bienvenida y cada plano de baño usa 10 créditos. Para generar necesitas registrarte; si quieres más diseños, hay paquetes de créditos y suscripciones.
No. Funciona en el navegador del teléfono, la tableta o el PC, sin nada que instalar, y tus planos quedan guardados en Mis proyectos, dentro de tu cuenta.
El más compacto con ducha, inodoro y lavabo ronda los 2.4–3 m²: por ejemplo 1.20 × 2 m si es alargado, o 1.50 × 2 m con una ducha de 80 × 80 cm. Por debajo de eso solo cabe un medio baño (inodoro y lavamanos), que puede funcionar con 1 m de ancho.
Cuatro metros cuadrados dan para un baño completo con ducha de 90 × 90 cm o de 80 × 120 cm, inodoro y mueble de lavabo de 60–80 cm. Lo práctico es agrupar la ducha y el inodoro en el mismo muro para simplificar el desagüe y dejar el lavabo en el muro lateral.
Coloca la ducha de 80 × 80 cm (o una bañera de 150 cm a lo ancho) al fondo, el inodoro a continuación y el lavabo cerca de la puerta, en el mismo muro si es posible. Deja 60–70 cm libres delante de cada pieza; en este tamaño, una puerta corredera ayuda mucho.
Sí. Elige el estilo 3D isométrico o 2.5D y verás el baño sin techo y con los muros cortados, con las piezas, la mampara y los revestimientos. Es una imagen para descargar y compartir, no un modelo 3D que puedas girar ni una sección acotada como la de un proyecto de arquitectura.
Sí, por partes (en la tabla de la suite tienes medidas orientativas): elige Baño y describe el baño de la suite («baño de 2.5 × 2 m con puerta al dormitorio y paso al vestidor»), y luego elige Vestidor para planificar el armario. Si prefieres ver el dormitorio, el baño y el vestidor en un único plano, descríbelos juntos en Planos de casas.
No. Las cotas son aproximadas y no incluye la red de desagües ni de agua: está pensado para comparar distribuciones. Mide el baño tú mismo y pide al fontanero o al contratista que confirme medidas y salidas de agua antes de comprar el mueble o el azulejo.
