Logiciel plan électrique maison
Ce logiciel de plan électrique maison ajoute à votre plan les prises, les interrupteurs et les points lumineux, avec une légende.
Dessiner mon plan électriquePlan électrique maison : dessiner la couche électrique en ligne
Choisissez le type d’espace, importez votre plan ou décrivez les pièces, notez ce qui doit être alimenté et éclairé, puis choisissez un style de dessin.
Appartement d’une chambre
80 m² · 2D technique
Exemples de plans électriques
Exemples illustratifs, dessinés aux conventions françaises : un appartement entier, une cuisine en plan d’éclairage et une salle de bain en plan de plomberie.

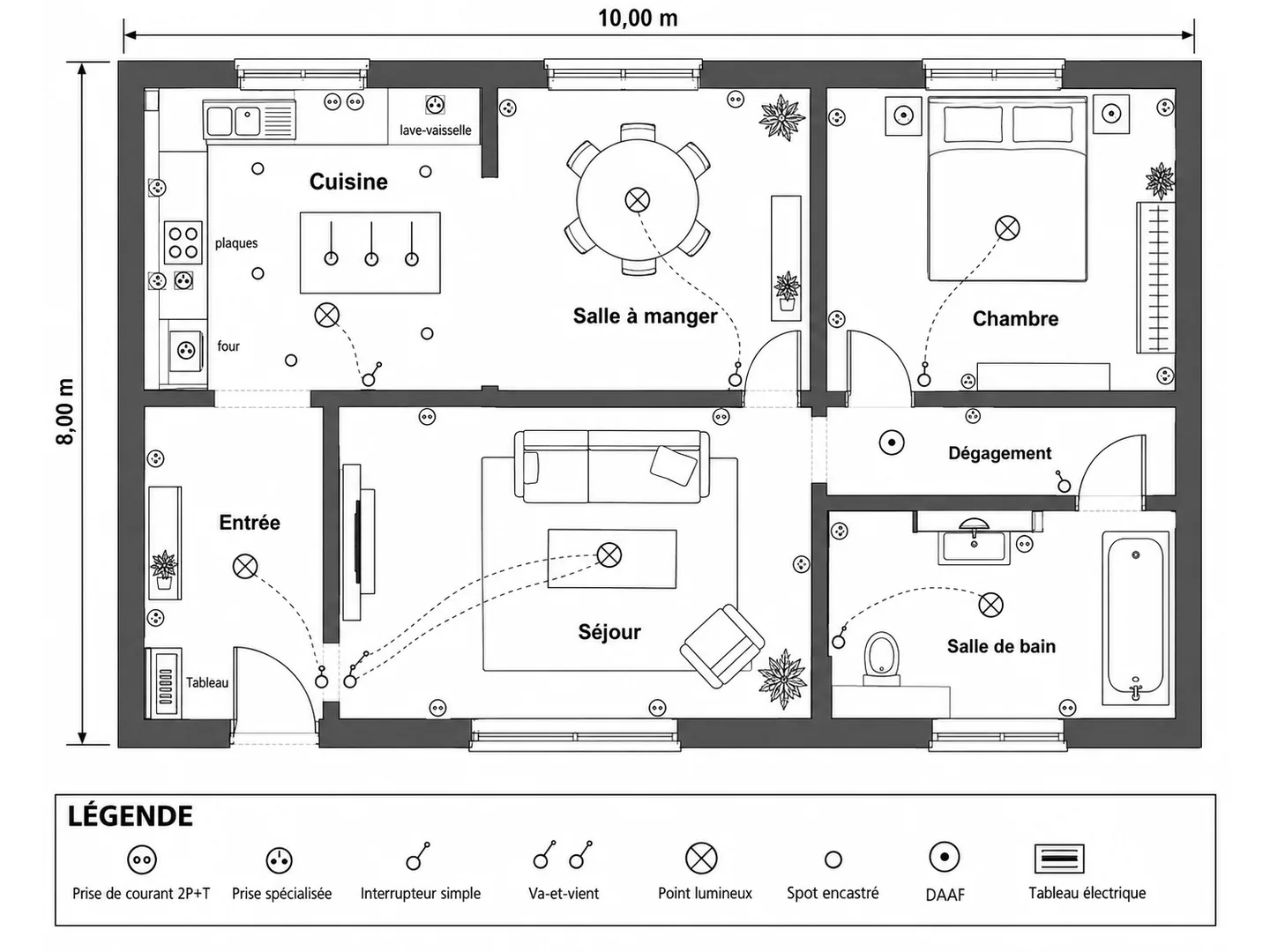

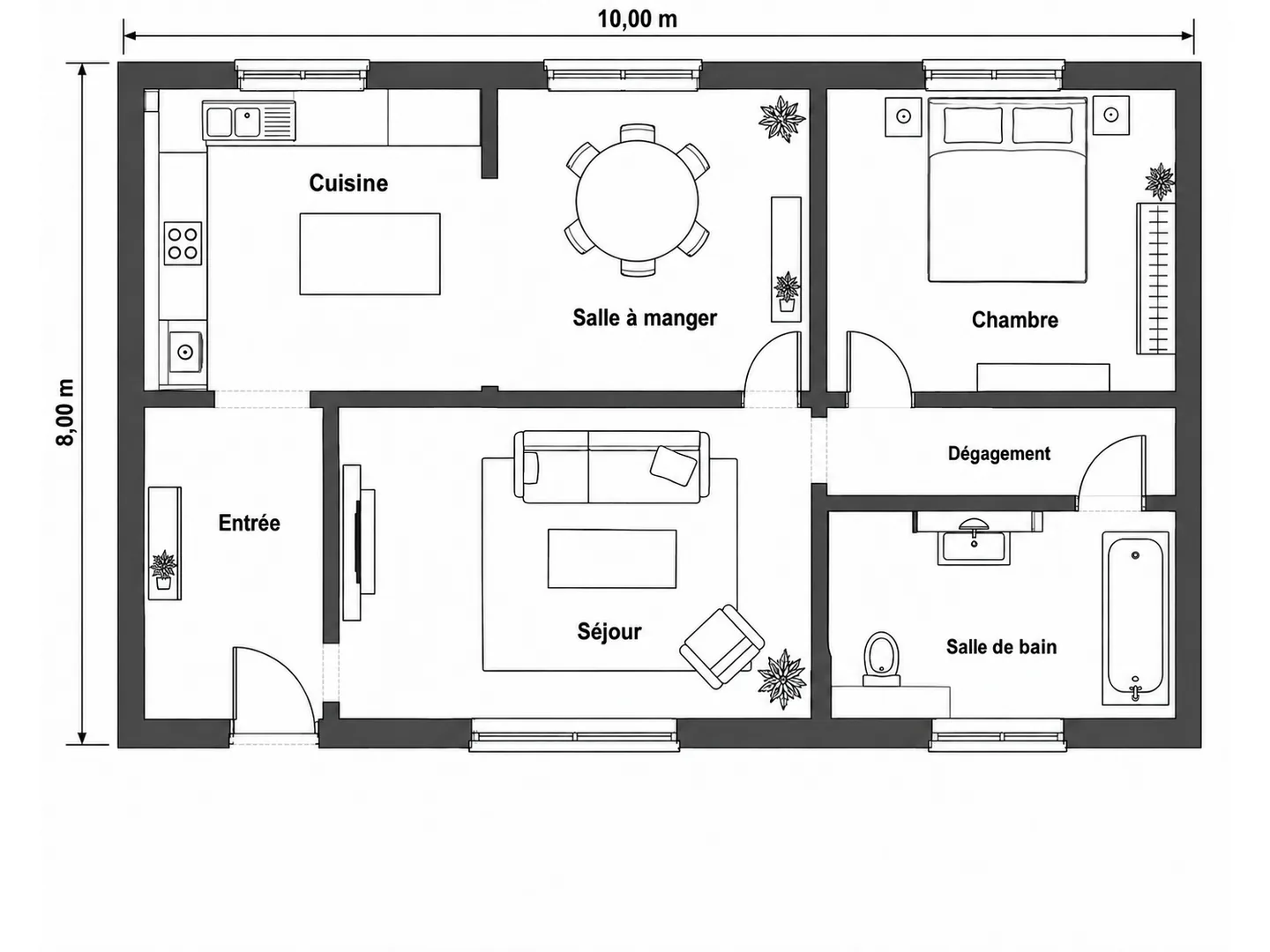

Avant Après Appartement d’environ 80 m² : le plan importé, puis la couche électrique et sa légende

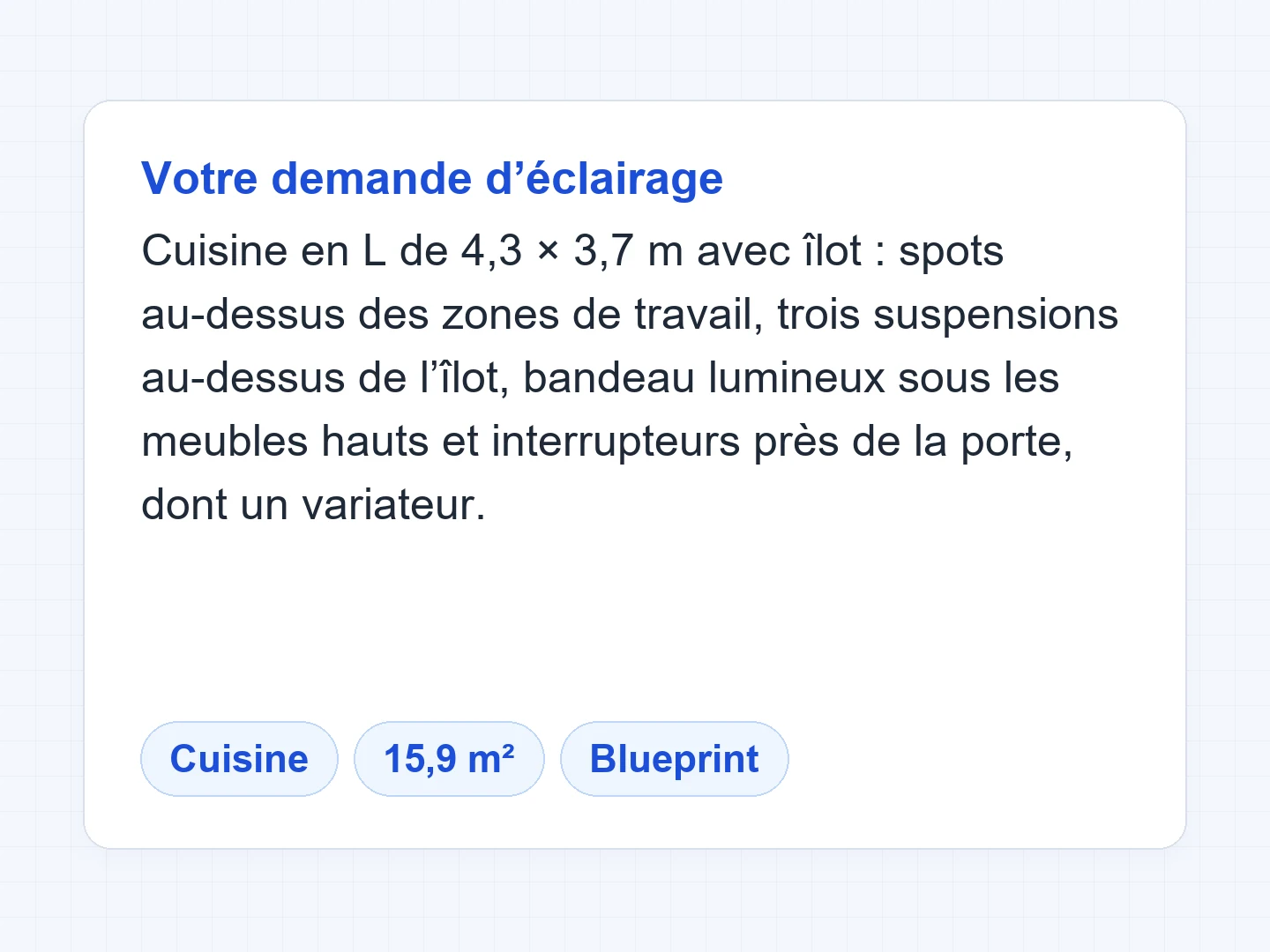

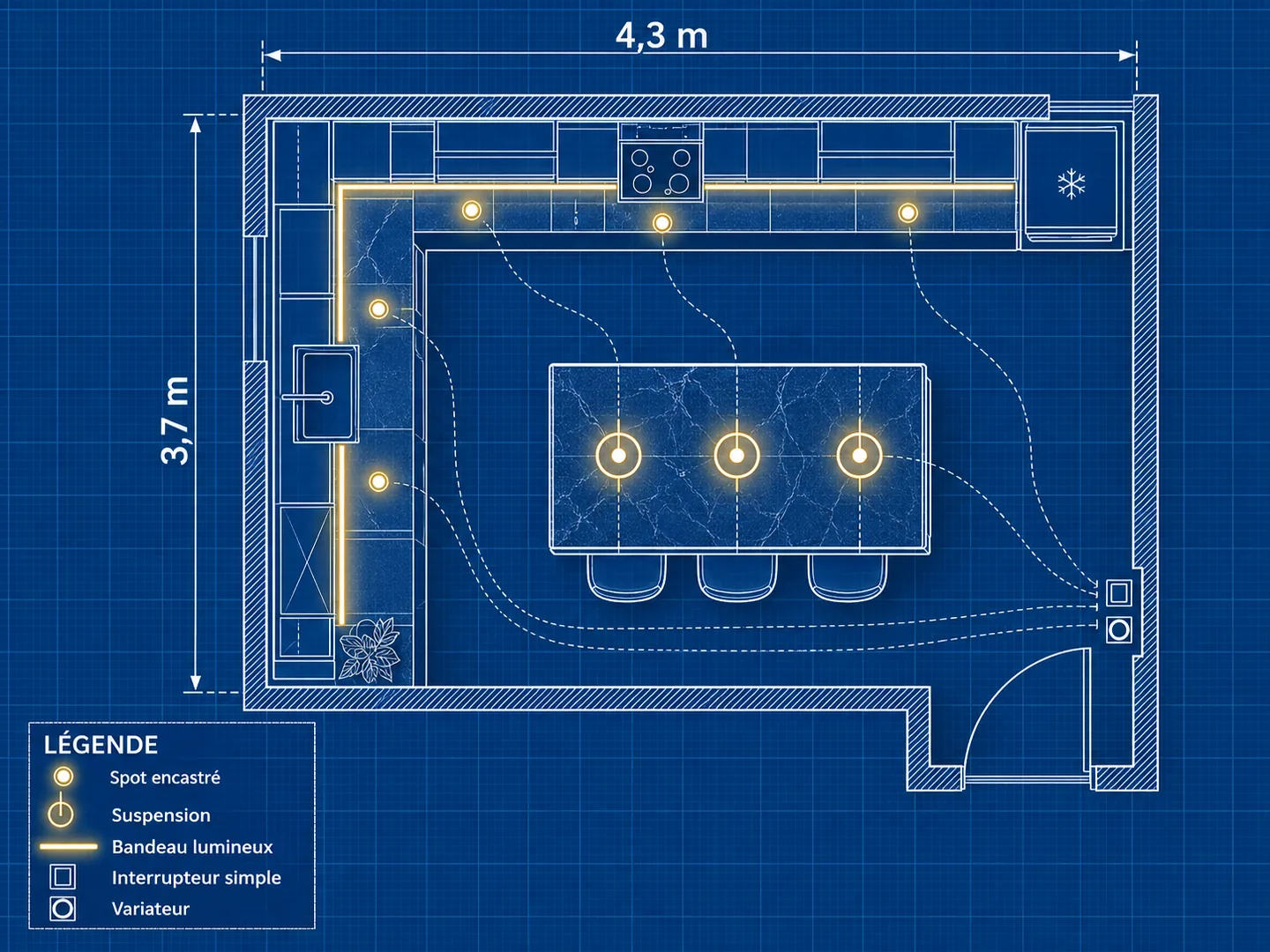

Avant Après Cuisine en L d’environ 4,3 × 3,7 m : plan d’éclairage seul avec spots, suspensions et bandeau sous les meubles hauts

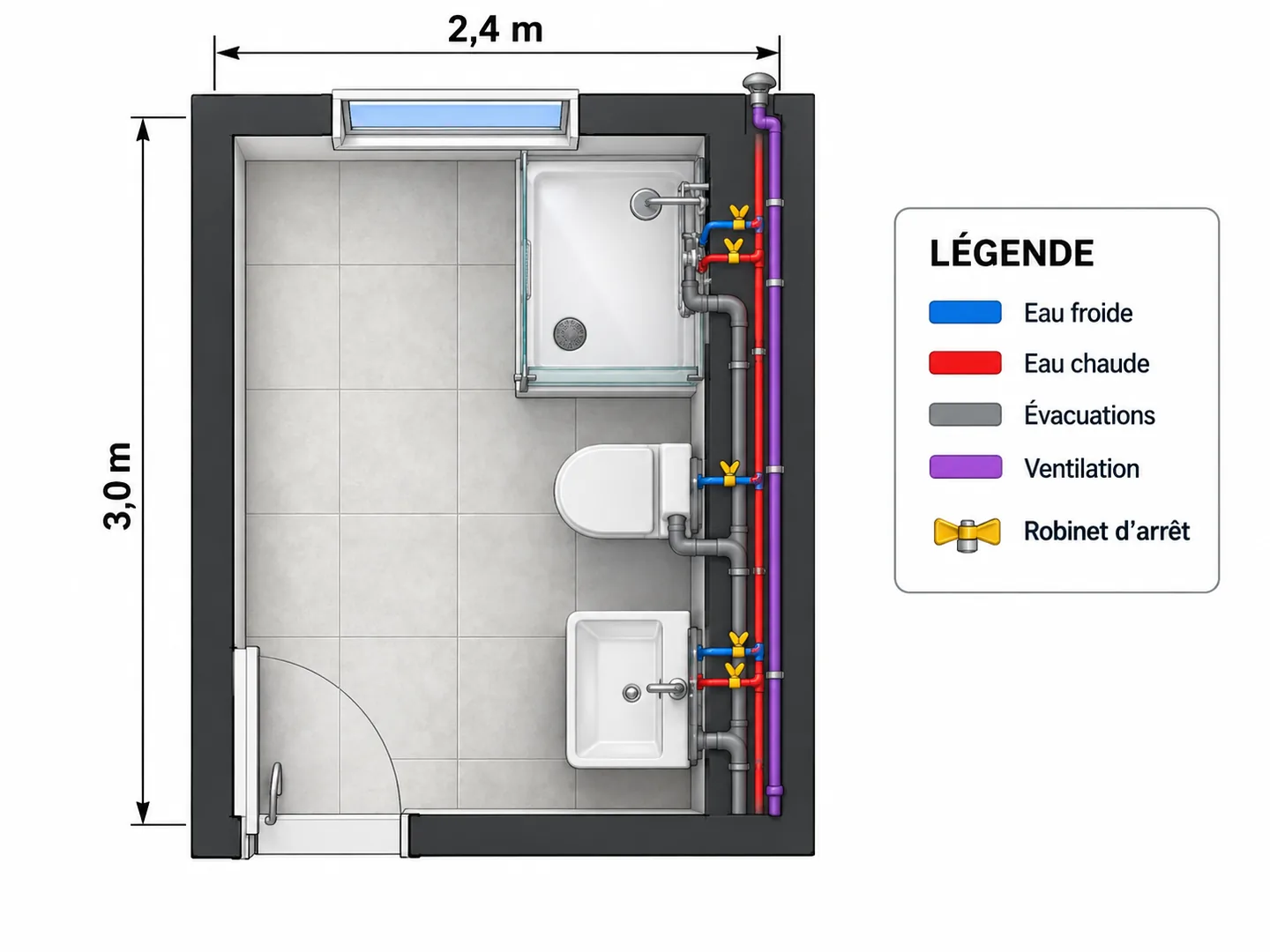

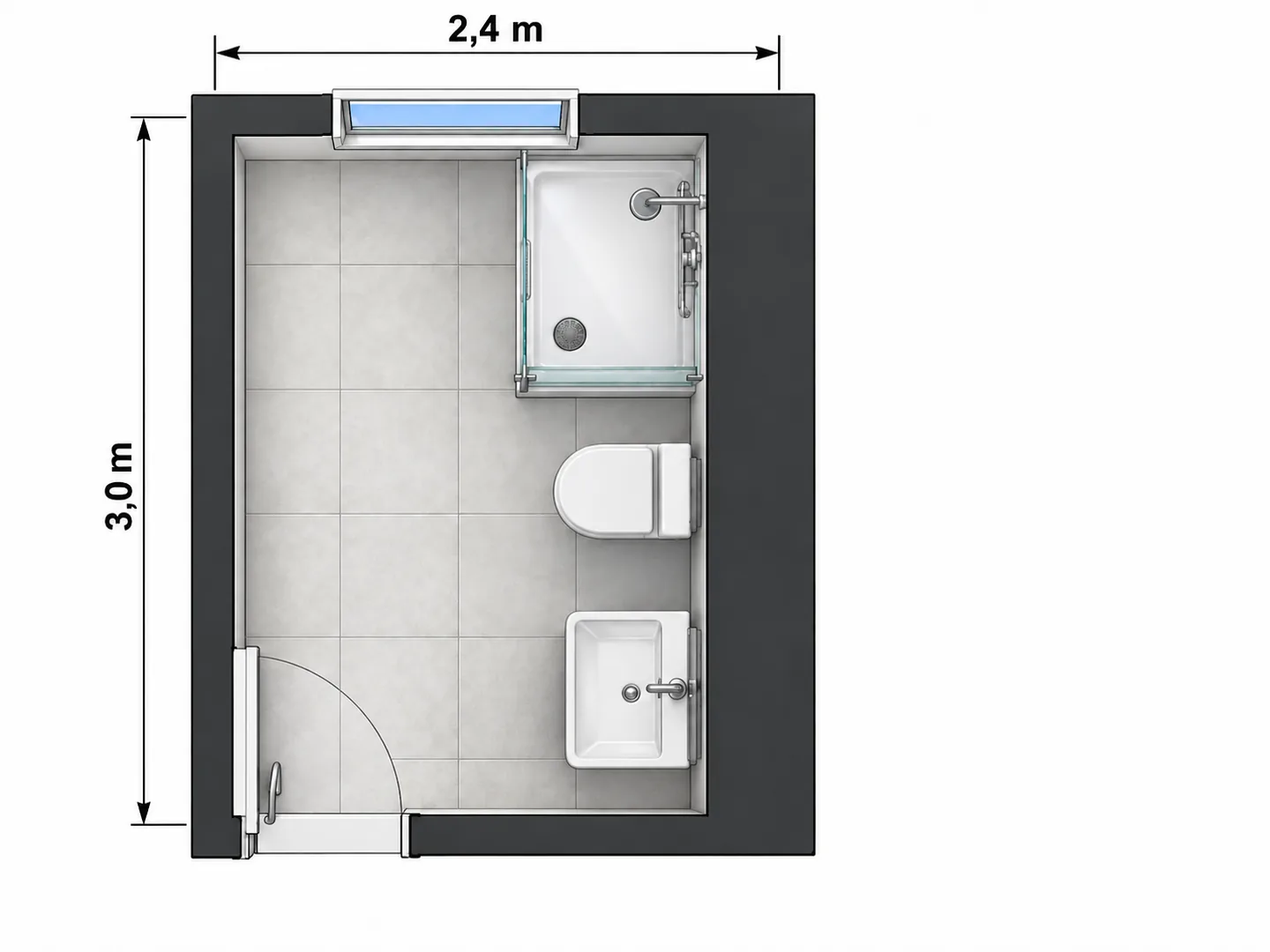

Avant Après Salle de bain de 2,4 × 3,0 m : plan de plomberie avec alimentation, évacuations, ventilation et robinets d’arrêt sur un seul mur
Avant les travaux

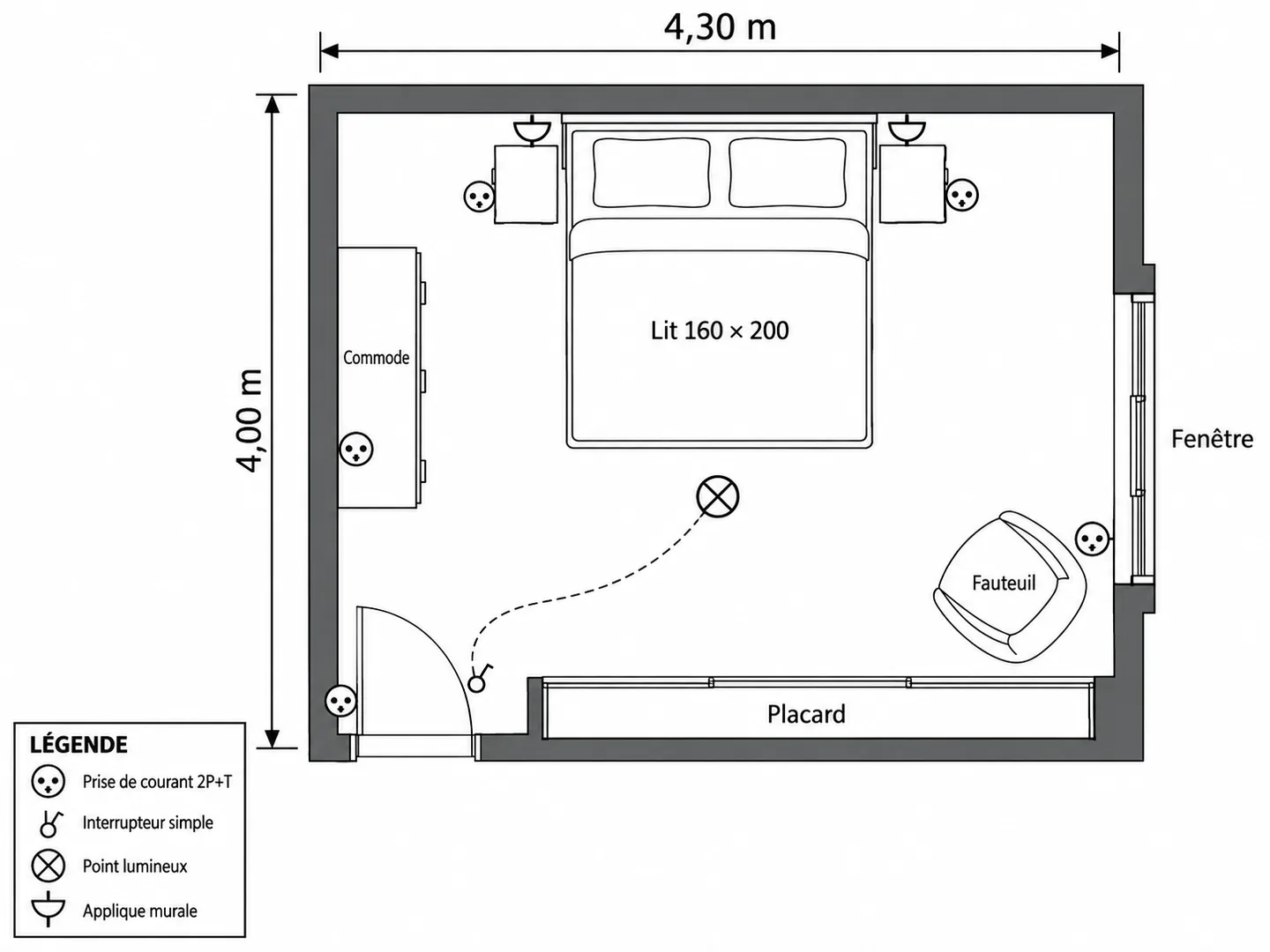

Qu’est-ce qu’un plan électrique de maison ?
Un plan électrique, aussi appelé plan d’implantation électrique ou plan d’électricité, est un plan de maison vu de dessus sur lequel on reporte l’emplacement des prises, des interrupteurs, des points lumineux, des appareils fixes et du tableau. Il montre aussi ce que commande chaque interrupteur, d’où les traits en pointillé qui relient un interrupteur à ses luminaires. C’est le document que l’on regarde avant de percer, de passer les gaines ou de commander le matériel : il fixe les emplacements, pas encore les circuits.
Ce logiciel de plan électrique dessine cette couche sur votre plan. Importez un plan ou un croquis : les murs, les portes et les fenêtres restent en place et les prises, les interrupteurs et les lumières sont ajoutés par-dessus. Sans plan, décrivez les pièces et la surface, et l’IA dessine d’abord le plan, puis l’électricité. Le résultat est une image PNG avec sa légende : ce n’est pas un schéma unifilaire, il ne montre ni les sections de câbles ni les calibres de disjoncteurs, et il ne remplace pas l’étude de votre électricien.
- Plan d’implantation électrique : prises 2P+T, interrupteurs, va-et-vient, points lumineux, appliques, DAAF et tableau
- Plan d’éclairage seul, plan des plafonds et plan de plomberie sur la même description
- Import d’un plan existant, d’une photo de plan ou d’un croquis à main levée
- 3 styles de dessin : 2D technique, 2D couleur et Blueprint
Comment faire un plan électrique de maison
Partez de votre plan, ou décrivez les pièces
Choisissez le type d’espace (Maison, Appartement, Cuisine, Salle de bain, etc.), puis importez votre plan, le plan de l’agence ou un croquis lisible. Pas de plan sous la main ? Décrivez les pièces et indiquez la surface : l’IA dessine d’abord le plan, puis ajoute la couche électrique.
Dites ce qui doit être alimenté et éclairé
Notez ce qui compte : prises au-dessus du plan de travail, circuits dédiés pour le four, les plaques et le lave-linge, va-et-vient dans le couloir et l’escalier, DAAF dans le couloir, tableau électrique près de l’entrée. Demandez ici un plan d’éclairage seul, un plan des plafonds ou un plan de plomberie si c’est ce qu’il vous faut.
Générez, relisez pièce par pièce, ajustez
Comparez le plan aux repères des tableaux ci-dessous, pièce par pièce, puis relancez avec une seule modification à la fois. Gardez la version qui vous convient et montrez-la à votre électricien comme base de discussion : c’est lui qui décidera des circuits et des calibres.
Ce que le logiciel dessine sur votre plan électrique
Une couche électrique, une légende lisible et deux plans voisins quand il faut éclairer ou alimenter en eau.
La couche électrique posée sur votre plan

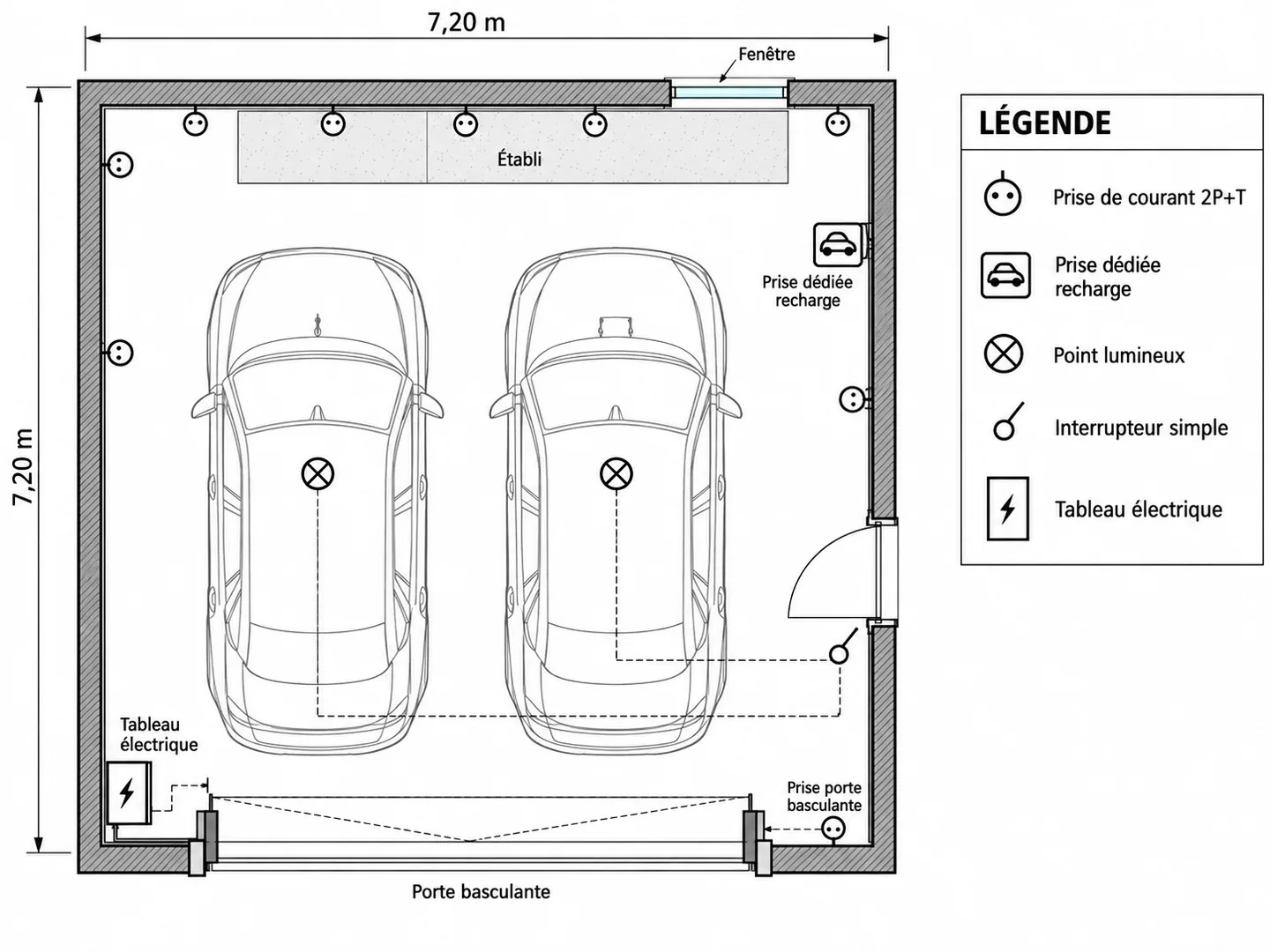

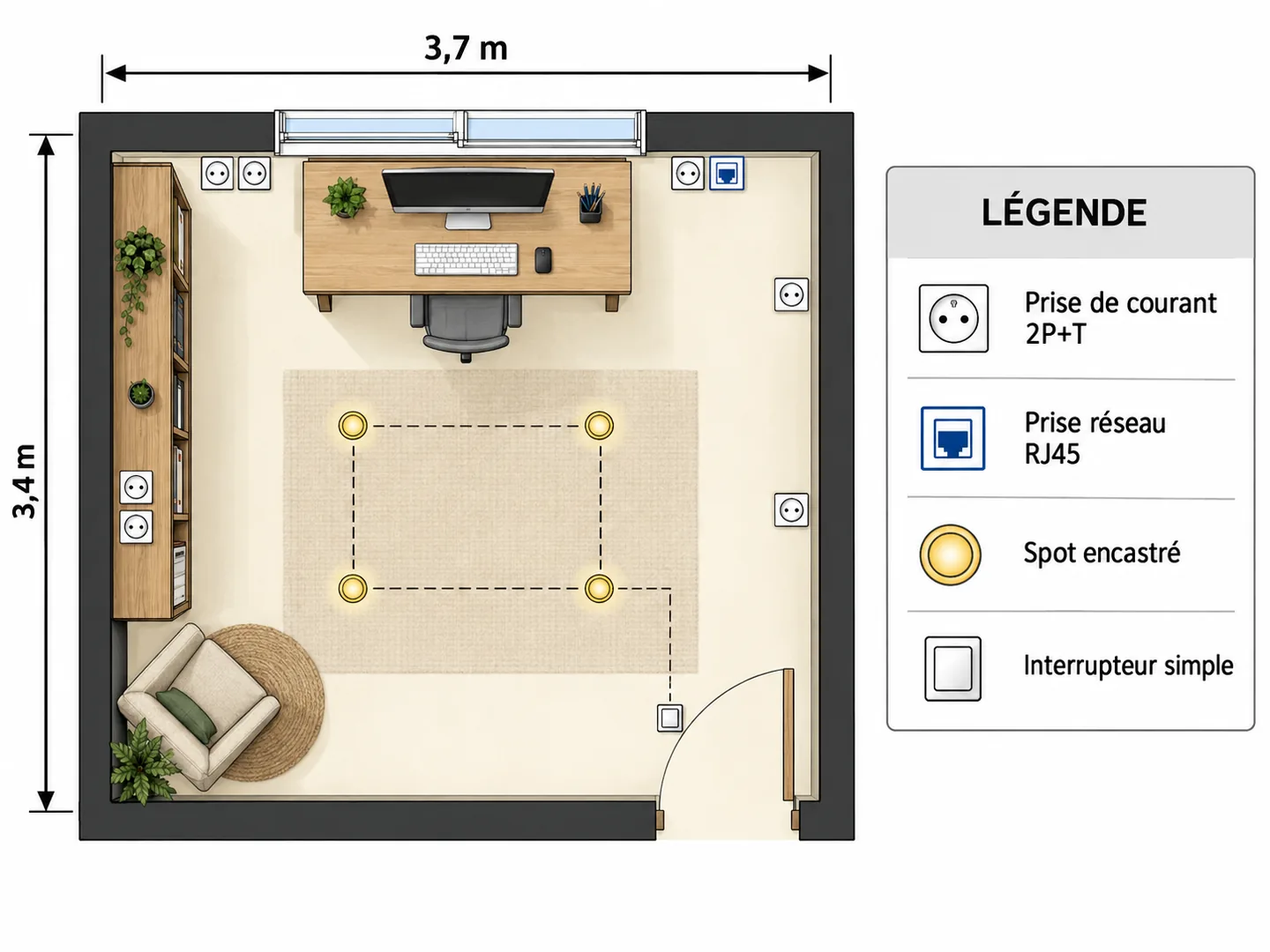

Importez un plan de maison, d’appartement, de garage ou de bureau : seuls les symboles électriques sont ajoutés, les murs et les portes restent à leur place. Chaque espace a ses besoins. Une cuisine reçoit des prises au-dessus du plan de travail et des circuits dédiés pour les gros appareils ; un garage, des prises le long de l’établi, un éclairage au plafond et, si vous le demandez, une prise pour recharger un véhicule.
Dessiner d’abord le plan de la maison
Les symboles d’un plan électrique français
Un plan généré en français suit les conventions françaises : prises 2P+T le long des murs, prises au-dessus du plan de travail, interrupteur simple à l’entrée de chaque pièce, va-et-vient aux deux bouts d’un couloir ou d’un escalier, point lumineux au centre des pièces, appliques là où elles servent, DAAF dans le couloir et tableau électrique avec sa protection différentielle 30 mA. Chaque plan comporte une légende qui reprend les symboles employés. Les exemples de cette page sont des illustrations dessinées selon ces conventions.
Les symboles d’un plan 2D

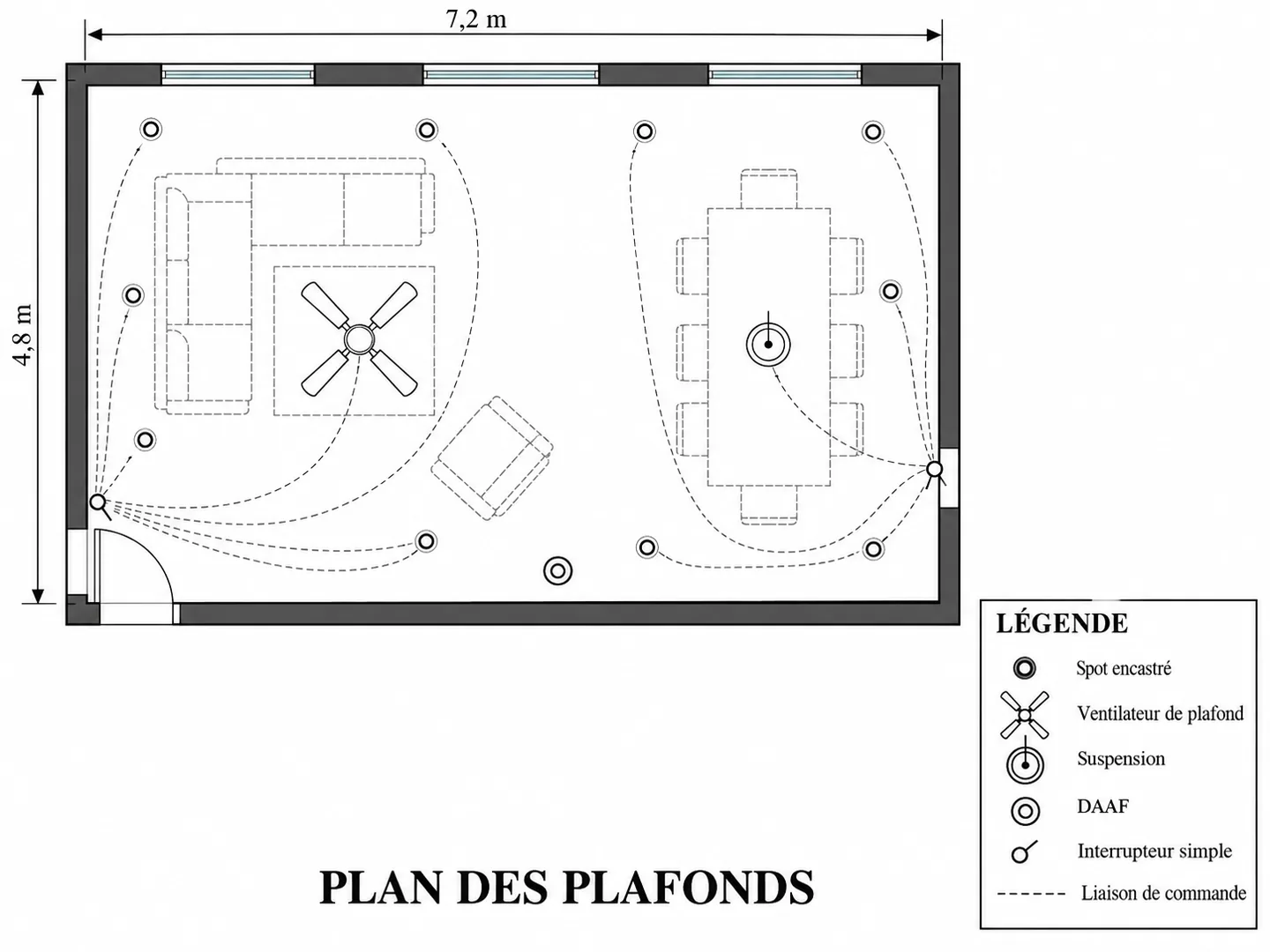

Un plan d’éclairage seul, ou un plan des plafonds
Écrivez « plan d’éclairage seul » dans les notes et les prises disparaissent : il reste les points lumineux, les suspensions, les appliques et les interrupteurs, avec les traits en pointillé qui montrent quel interrupteur commande quels luminaires. Demandez un plan des plafonds pour voir plafonniers, ventilateurs et détecteurs comme si le plafond était déplié sur le sol. C’est l’étape à faire avant de commander l’éclairage d’une cuisine ou d’un séjour.
Essayer un plan d’éclairage
Plan de plomberie et plan de salle de bain

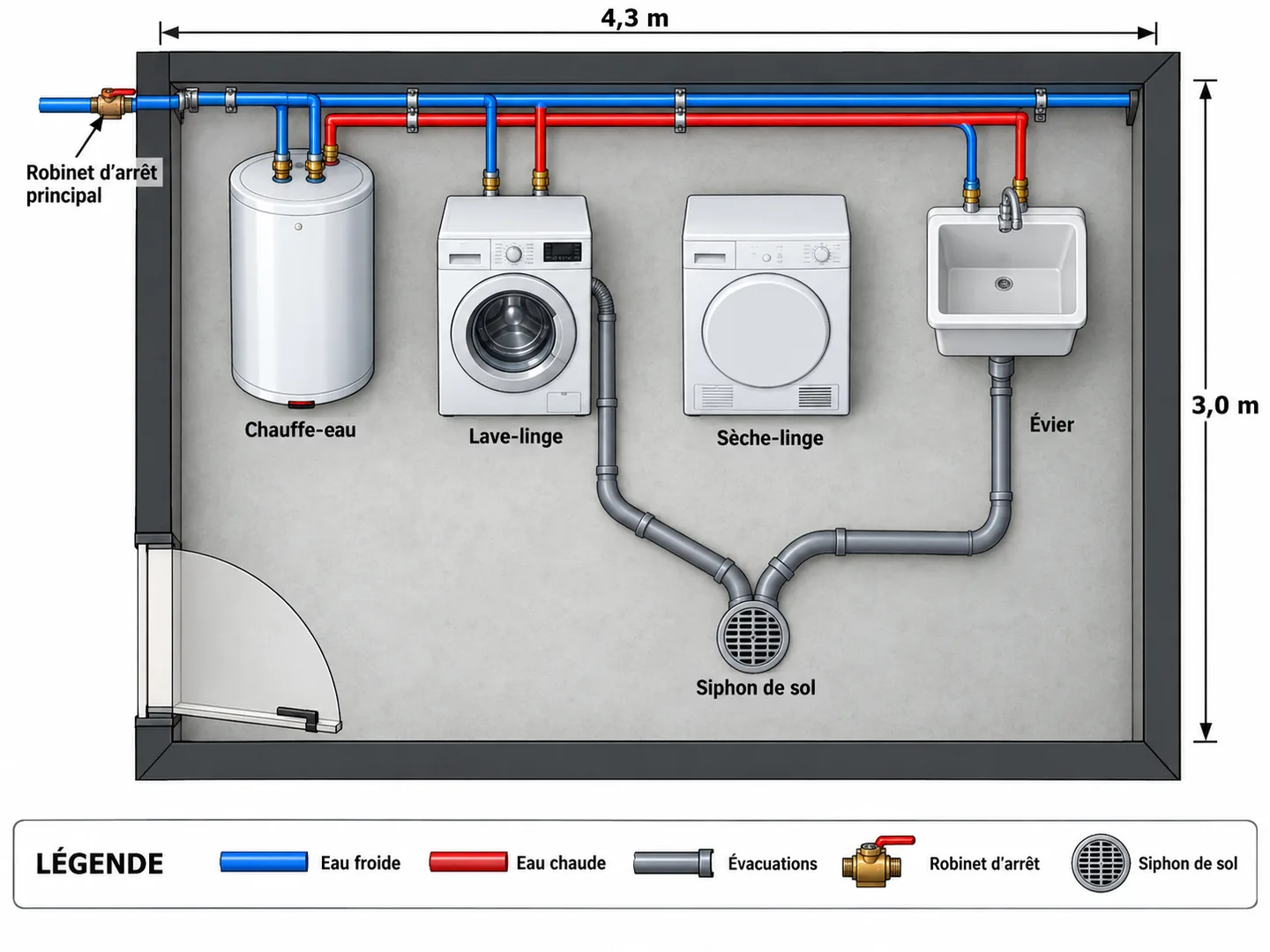

Le même outil sert aussi de plan de plomberie. Demandez-le et il trace l’alimentation en eau chaude et en eau froide, les évacuations, la ventilation, les robinets d’arrêt, le chauffe-eau et les appareils sur votre plan, ce qui aide à déplacer une salle de bain ou à ajouter un coin buanderie. Comme le plan électrique, c’est un dessin de préparation : diamètres de tuyaux, pentes d’évacuation et ventilation sont du ressort du plombier.
Plan de salle de bainSymboles
Les symboles d’un plan électrique en France
Ce que l’on retrouve sur un plan d’implantation électrique, et où le placer dans la maison. Les sigles varient d’un dessinateur à l’autre : la légende du plan fait foi.
| Symbole | Sur les plans, on l’appelle | Ce qu’il indique | Où on le place |
|---|---|---|---|
| Prise de courant 2P+T | PC 16 A, ou un symbole de prise avec la terre | La prise standard de la maison, avec la terre. Le circuit est protégé au tableau, pas par une prise spéciale. | Le long des murs, au-dessus du plan de travail de la cuisine, de part et d’autre du lit. |
| Prise dédiée | Circuit spécialisé | Une ligne réservée au four, aux plaques, au lave-linge ou au chauffe-eau, avec sa protection au tableau. | Derrière l’appareil, ou dans le meuble voisin pour le four et le lave-vaisselle. |
| Interrupteur simple | INT | Allume et éteint un point lumineux. | À hauteur de main, du côté de la poignée de la porte. |
| Va-et-vient | VV | Deux interrupteurs commandent le même luminaire. | Aux deux bouts d’un couloir, en haut et en bas d’un escalier, ou aux deux portes d’une chambre. |
| Point lumineux | PL | Un point au plafond, où viendront un luminaire ou une douille. | Au centre des pièces, et plusieurs points dans une grande pièce de vie. |
| Applique | Applique murale | Un luminaire fixé au mur, qui éclaire sans occuper le plafond. | Au-dessus d’un miroir, dans un couloir, de part et d’autre d’un lit. |
| DAAF | Détecteur avertisseur autonome de fumée | Le détecteur de fumée obligatoire dans chaque logement depuis 2015. | Dans le couloir ou sur le palier qui dessert les chambres, plutôt que dans la cuisine ou la salle de bain. |
| Tableau électrique | Tableau de répartition, dans la gaine technique (GTL) | Le tableau des disjoncteurs, avec la protection différentielle 30 mA. | Près de l’entrée, dans le garage ou le cellier : accessible et dégagé. |
Un plan d’implantation électrique n’est pas un schéma unifilaire : il place le matériel, il ne calcule pas les circuits. Les exemples de cette page sont des illustrations aux conventions françaises. Demandez toujours confirmation à votre électricien.
Pièce par pièce
Plan électrique pièce par pièce : ce qu’on y met
Les besoins courants d’une maison française, à titre indicatif. Les exigences exactes dépendent de la pièce et de l’état de l’installation.
| Pièce | Ce qu’on prévoit | Point de vigilance |
|---|---|---|
| Cuisine | Prises au-dessus du plan de travail, circuits dédiés pour le four, les plaques et le lave-vaisselle, éclairage des zones de travail. | Évitez les prises derrière un meuble haut ou juste au-dessus de la plaque de cuisson. |
| Salle de bain | Prise 2P+T près du lavabo si les volumes de sécurité le permettent, applique au-dessus du miroir, point lumineux au plafond, interrupteur près de la porte. | Autour de la baignoire et de la douche, des volumes de sécurité interdisent ou encadrent prises et interrupteurs : demandez la règle exacte à votre électricien. |
| Chambre | Prises de part et d’autre du lit, prise près du bureau, point lumineux au plafond, interrupteur à la porte. | Un va-et-vient au chevet évite de se lever pour éteindre. |
| Séjour | Prises le long des murs et près du meuble TV, plusieurs points lumineux, va-et-vient entre l’entrée et le séjour. | Prévoyez les prises de la box, de la télévision et des chargeurs avant de choisir les meubles. |
| Couloir et escalier | Va-et-vient aux deux extrémités, point lumineux, DAAF si le couloir dessert les chambres. | Un escalier sans interrupteur à chaque niveau oblige à monter dans le noir. |
| Garage | Prises le long de l’établi, éclairage au plafond, prise pour la porte basculante, éventuellement une prise ou une borne pour recharger un véhicule. | Le tableau électrique y est fréquent, mais il doit rester accessible et dégagé. |
| Extérieur | Prise protégée avec couvercle, éclairage de terrasse ou de façade. | Les circuits extérieurs demandent une protection adaptée : à faire préciser par votre électricien. |
Règles de bon sens et pratiques courantes, données à titre indicatif : la NF C 15-100 fixe des minimums par pièce, et votre installation a peut-être été faite selon une édition plus ancienne. Faites valider la liste par votre électricien avant les travaux.
Qui utilise un logiciel de plan électrique ?
Propriétaires qui préparent des travaux
Posez vos besoins pièce par pièce avant le passage de l’électricien : vous gagnez du temps sur le devis et vous évitez les prises oubliées.
Ceux qui ont déjà un plan
Plan d’agence, plan de permis ou croquis : importez-le et ajoutez seulement l’électricité. Les murs et les portes ne bougent pas, ce qui permet de comparer deux variantes sur le même plan.
Rénovation d’une cuisine ou d’une salle de bain
Ces deux pièces concentrent les prises, les circuits dédiés et les contraintes de sécurité. Dessinez le plan de la pièce, puis la couche électrique, et discutez-en avec l’artisan avant de commander le mobilier.
Questions fréquentes sur le plan électrique maison
Un logiciel en ligne : rien à installer, tout se passe dans le navigateur. Un compte est nécessaire pour générer ; les nouveaux comptes reçoivent des crédits gratuits et chaque génération en consomme 10. Les packs de crédits et les abonnements prennent le relais quand les crédits offerts sont épuisés.
Oui. Décrivez les pièces et indiquez la surface : l’IA dessine d’abord un plan de principe, puis la couche électrique par-dessus. Vous pouvez aussi partir d’un plan existant, d’une photo de plan ou d’un croquis : les murs, les portes et les fenêtres restent alors à leur place.
Un plan électrique, ou plan d’implantation, montre où se trouvent les prises, les interrupteurs, les luminaires et le tableau. Un schéma unifilaire montre les circuits : disjoncteurs, sections de câbles, calibres et liaisons. Notre outil dessine le premier, jamais le second ; le schéma unifilaire reste le travail de l’électricien.
Il sert très bien de base de discussion pour un devis ou pour expliquer vos envies. En revanche, ce n’est pas un plan de permis de construire ni une pièce d’un dossier de conformité. Une installation neuve ou entièrement refaite doit obtenir l’attestation de conformité Consuel avant la mise sous tension ; c’est l’électricien qui s’en charge.
Nous ne vérifions pas la conformité : le plan est une illustration, pas une étude d’installation. La NF C 15-100 fixe des minimums de prises par pièce, demande des prises au-dessus du plan de travail dans la cuisine, des circuits dédiés pour les appareils puissants et une protection différentielle 30 mA au tableau. Votre électricien vérifie ces points et adapte le plan à votre logement.
Le tableau se place près de l’entrée, dans le garage ou dans le cellier, toujours accessible et dégagé. Le DAAF, détecteur avertisseur autonome de fumée, est obligatoire dans chaque logement depuis 2015 : installez-le dans le couloir ou sur le palier qui dessert les chambres, plutôt que dans la cuisine ou la salle de bain. La description du plan peut préciser ces deux emplacements.
Oui, en le demandant dans les notes. Un plan d’éclairage seul enlève les prises et ne garde que les points lumineux, les appliques et les interrupteurs avec leurs traits de commande ; un plan des plafonds montre ce qui est fixé au plafond. Le même outil trace aussi un plan de plomberie avec l’eau chaude, l’eau froide, les évacuations et les robinets d’arrêt.
Prise de courant 2P+T, prise dédiée, interrupteur simple, va-et-vient, point lumineux, applique, DAAF et tableau électrique. Les plans générés en français reprennent ces conventions et comportent une légende qui explique chaque symbole. Les images de cette page sont des exemples illustratifs dessinés selon ces conventions.
Préparez le plan électrique avant les travaux
Décrivez les pièces ou importez votre plan : ce logiciel de plan électrique dessine la couche électrique complète, légende comprise, en quelques secondes. Les nouveaux comptes reçoivent des crédits gratuits, chaque génération en consomme 10.
