在线画插座开关布置图
选空间类型，上传户型图或直接描述，写清楚哪里要插座和灯，再挑一种出图风格。
一室一厅
约 80 m² · 2D 线稿
电气平面图案例
一套公寓的全屋电气图、一张厨房灯位图和一张卫生间水路图，分别从上传的户型图、一段需求和一个空房间生成。
生成前 生成后 约 80 m² 的一室一厅：上传的原始户型图，加上插座、开关、灯具和图例后的电气平面图

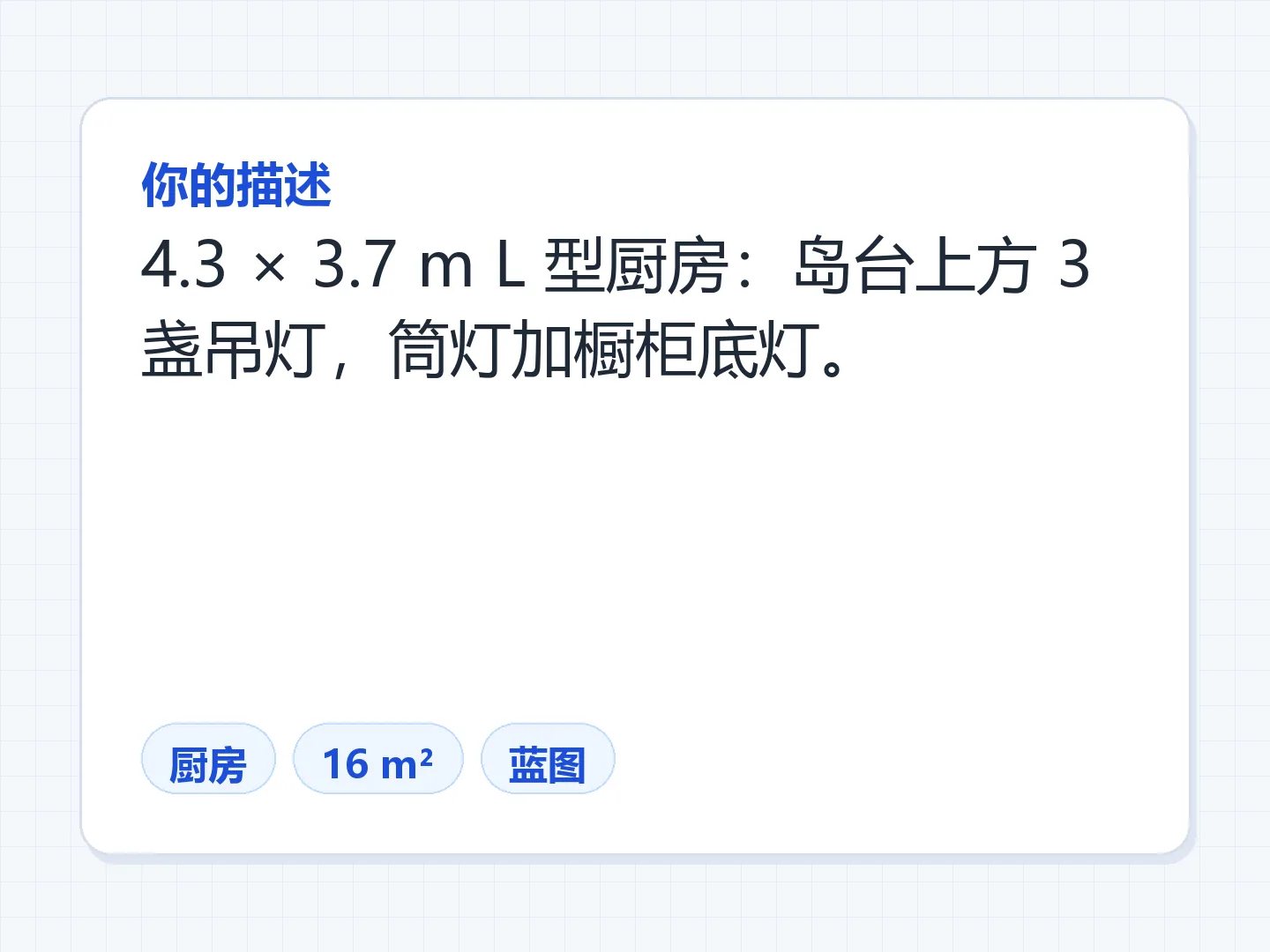

生成前 生成后 4.3 × 3.7 m 的 L 型厨房灯位图：筒灯、岛台吊灯和吊柜下灯带

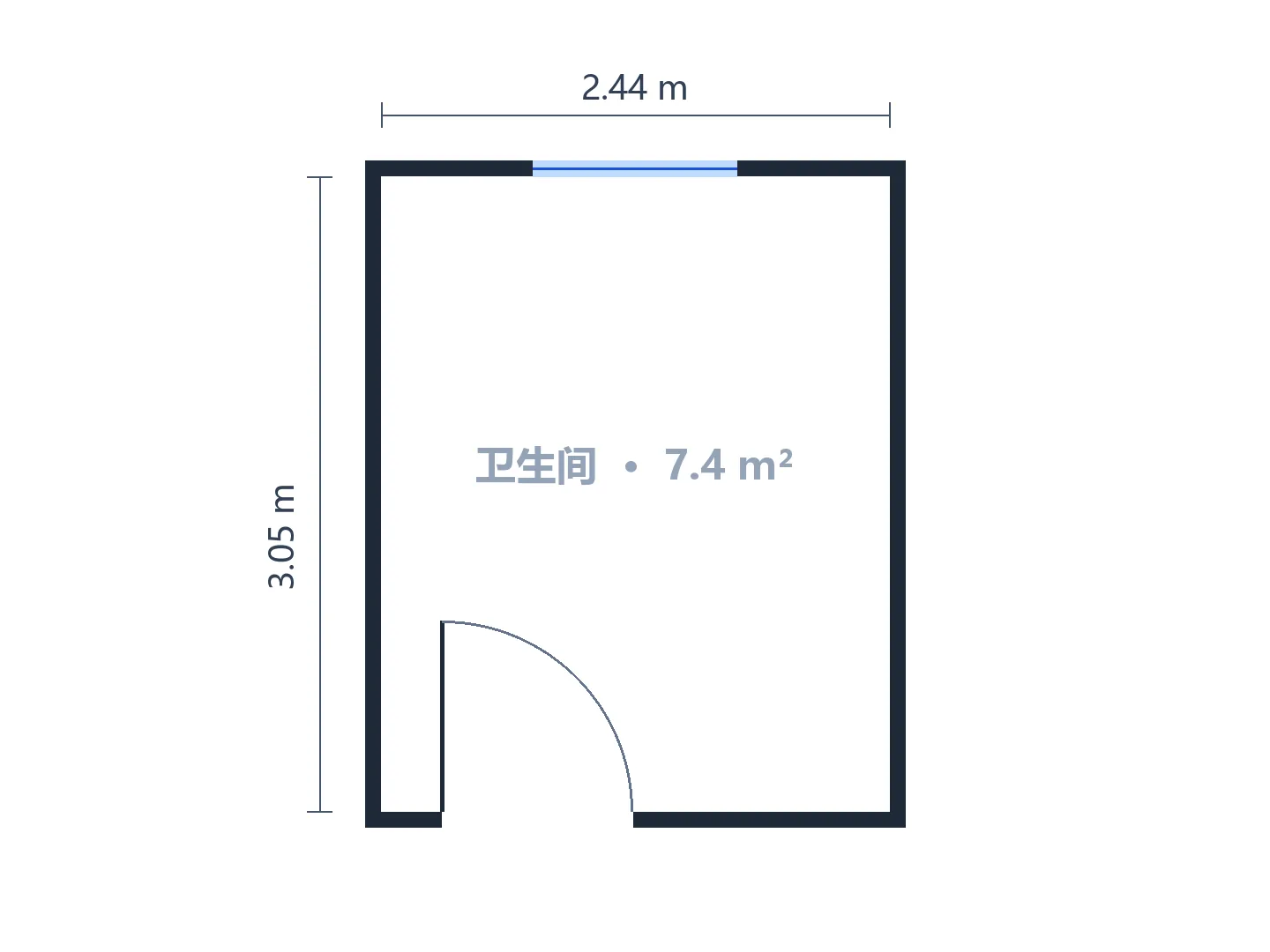

生成前 生成后 2.4 × 3 m 卫生间水路图：冷热水管、排水管和通气管集中在一面墙
封墙之前先定好
电气平面图是什么？
电气平面图，就是在户型图上再叠一层电：每个插座、开关、灯具和强弱电箱放在哪里，哪个开关控制哪盏灯。开关和灯之间用虚线连起来，旁边的图例解释每个符号。很多人说的“家装电路图”，其实主要就是这张插座开关布置图。水电师傅看它报价、开槽布线，业主拿它核对“这里到底有没有插座”，免得封墙以后才发现少了。
这个电气平面图生成器帮你画出这一层。上传已有的户型图，墙、门、窗和房间位置都不动，底图变成浅灰色，插座、灯具和开关画在上面；没有户型图就描述房间，先画布局再画电。生成的是规划示意图（PNG），不是电气施工图，也不是配电系统图：不含回路划分、线径和负荷计算。具体怎么走线、配多大的空开，由持证电工按规范施工决定。
- 插座、开关、灯位、强电箱和弱电箱，一张图看清
- 只画灯的灯位图，或者顶面布置图
- 冷热水管、排水管和角阀的水路图
- 2D 线稿、2D 彩色或蓝图风格
电气平面图怎么画？三步完成
从户型图开始
选空间类型，上传户型图、开发商给的户型图或清楚的手绘草图。还没有户型图？描述房间、填上面积，会先画布局，再画电。
写清楚你的需求
把要特别注意的写上：哪里装空调和电热水器，床头要不要双控，电视墙留几个插座，厨房台面上放哪些小家电，车位要不要预留充电桩电源。只想要灯位图、顶面布置图或水路图，也在这里写。
生成、核对、修改
对照下面的常见做法一间一间地查，只改一处再生成。满意的那版拿给水电师傅当讨论的起点，最终方案以现场交底为准。
懂国内家装习惯的电气平面图
常用符号、合理的点位，还有装修要用到的灯位图和水路图。
在你自己的户型图上画电
上传住宅、公寓、车库、地下室或办公室的户型图，只加电气这一层，墙、门和洁具都不动。不同空间有不同的重点：厨房台面上方多留插座，冰箱、油烟机单独供电；车库沿工作台放插座，顶上装灯，需要的话写一句“预留充电桩电源”。
先画房屋平面图
电气平面图符号，每张都带图例
图上用家装图纸常见的画法：五孔插座、防溅插座、16A 空调插座、单控和双控开关、吸顶灯、筒灯、灯带、排风扇、网络和电视插座、强电箱和弱电箱。每张图都有图例框，业主也能和电工一样看懂。下面的表格列出了常用符号和含义。
户型图符号大全
灯位图和顶面布置图
备注里写“只画灯位图”，插座就不画了：只有筒灯、射灯、吊灯、灯带和开关，虚线标出哪些灯是一组。做无主灯设计、厨房吊柜灯带、餐桌吊灯都可以这样先排一版。要顶面布置图，就写“画顶面图”，会把灯具、排风扇和吊顶造型画出来。每个房间该多亮，可以用照明流明计算器算一算。
照明流明计算器
水路图也能画
同一个工具也能画给排水。写“画水路图”，就会在户型上画出冷热水管、排水管、角阀、洁具和热水器，改卫生间、挪洗衣机位或者装修地下室时很有用。它只用来规划：水管管径、排水坡度和打压试验，交给水电师傅按规范来做。
地下室设计符号
电气平面图常用符号
国内家装电气图的常见画法。不同设计院和装修公司的画法略有差别，所以每张图都要附图例。
| 符号 | 常见画法 | 含义 | 常见位置 |
|---|---|---|---|
| 五孔插座 | 半圆加短线，旁注 10A | 普通 220 V 插座，两孔加三孔 | 各房间沿墙 |
| 防溅水插座 | 插座符号旁注“防溅”或 IP54 | 带防溅盖的插座 | 卫生间、厨房水槽附近、阳台 |
| 16A 插座 | 插座符号旁注 16A | 大功率电器专用三孔插座 | 空调、电热水器、烤箱 |
| 空调插座 | 插座符号旁注 K 或“空调” | 挂机或柜机专用，一般 16A | 卧室、客厅的空调位 |
| 带开关插座 | 插座符号加一条开关短线 | 不用拔插头就能断电 | 洗衣机、电热水器、厨房小家电 |
| 单控开关 | 圆点加一条短斜线 | 一个位置控制一组灯 | 房间门口，开门把手一侧 |
| 双联、三联开关 | 圆点加两条、三条短斜线 | 一个面板分别控制两路、三路灯 | 客厅、餐厅、厨房门口 |
| 双控开关 | 圆点两侧各伸出一条短线 | 两个位置控制同一盏灯 | 卧室门口和床头、楼梯上下、走廊两端 |
| 灯具（一般符号） | 圆圈内画叉 | 吸顶灯或主灯 | 房间中央 |
| 筒灯、射灯 | 小圆圈，射灯带方向 | 嵌在吊顶里的灯 | 客餐厅、过道、无主灯设计 |
| 灯带 | 沿边的虚线或粗线 | 藏在吊顶或柜子下的线形灯 | 吊顶边、吊柜下、床头 |
| 吊灯 | 圆圈加一条吊线 | 吊在顶下的灯 | 餐桌、岛台上方 |
| 排风扇、浴霸 | 方框内画叉或叶片 | 换气或取暖 | 卫生间、厨房 |
| 网络、电视插座 | 小方框或三角，标 TO、TV | 弱电信息点 | 电视墙、书房、卧室 |
| 开关控制线 | 虚线弧线 | 表示哪个开关控制哪几盏灯 | 从开关连到灯具 |
| 强电箱 | 矩形，部分涂黑，常标 AL | 户内配电箱，装空气开关和漏电保护 | 入户门附近 |
| 弱电箱 | 矩形，标“弱电箱”或“信息箱” | 光猫、路由器、网线和电视线的汇集点 | 入户附近或电视墙旁 |
符号画法因图纸和公司而略有不同，看图时一定以那张图上的图例为准。
点位参考
家装开关插座位置和高度参考
标“GB 50096”的为《住宅设计规范》要求，其余为国内家装常见做法，具体以设计和现场为准。
| 项目 | 常见做法 | 说明 |
|---|---|---|
| 插座最少数量 | 卧室 2 组，客厅 3 组，厨房 2 组，卫生间 1 组 | GB 50096：一组指一个两孔加一个三孔；厨卫用防溅型。实际装修通常远多于此 |
| 专用插座 | 洗衣机、冰箱、油烟机、排风扇、空调位各一个 | GB 50096 要求单独设三孔插座；电热水器同样建议单独设 |
| 安全型插座 | 距地 1.8 m 及以下的插座 | GB 50096：应采用安全型（带保护门） |
| 回路划分 | 照明、普通插座、空调插座分开 | GB 50096：厨房插座设独立回路，卫生间插座宜设独立回路 |
| 漏电保护 | 插座回路装剩余电流保护 | GB 50096：壁挂分体空调插座可除外；常用 30 mA |
| 普通插座高度 | 底边距地约 30 cm | 沙发、床头柜后面的插座可以按家具高度调整 |
| 床头插座 | 距地 60–70 cm | 高出床头柜面，放手机和台灯方便 |
| 厨房台面插座 | 距地 1.1–1.3 m | 台面以上 20–30 cm，避开水槽和灶台正上方 |
| 洗衣机插座 | 距地 1.2–1.4 m | 带开关或防溅盖，不要放在水龙头正下方 |
| 电热水器插座 | 距地 1.8–2.1 m，16A | 装在热水器侧面，不放在正上方，远离淋浴 |
| 空调插座 | 挂机约 2.0–2.2 m，柜机约 30 cm | 16A，挨着空调位和外机孔 |
| 开关高度 | 底边距地 1.2–1.4 m，常用 1.3 m | 距门框 15–20 cm，装在开门后把手一侧 |
| 双控开关 | 卧室门口和床头、楼梯上下、长走廊两端 | 不用摸黑走回门口关灯 |
| 强电箱 | 入户门附近，底边距地约 1.6–1.8 m | 不装在卫生间里，箱前不要堆东西 |
| 弱电箱 | 入户附近或电视墙旁，底边距地约 30–50 cm | 箱内或旁边留一个电源插座给光猫和路由器 |
| 强弱电间距 | 平行走线约 30 cm 以上 | 交叉处做屏蔽处理，减少网络和电视信号干扰 |
以上是规划参考，不是施工规范或法律意见。电路改造请找持证电工施工，按当地供电部门和物业的要求办理。
电气平面图常见问题
可以免费试用：新账号赠送积分，每生成一张电气图、灯位图或水路图消耗 10 积分。想多画几版，可以购买积分包或订阅。每张图都保存在“我的项目”里，可以下载 PNG。
可以。上传户型图，墙、门、窗和洁具都保持原位，底图变成浅灰色，电气图层画在上面。线条清楚、对比度高的户型图效果最好；“岛台要插座”“每间卧室都要双控”这类备注会照着画。
装修时说的“电路图”，大多指插座开关布置图，也就是电气平面图：标出每个点位在哪里。正式的电气施工图还包括配电系统图、回路编号和线径，这个工具不画这些，交给电工或设计师来定。
家装图里常见的有：五孔插座（半圆加短线）、防溅插座、16A 空调插座、单控和双控开关（圆点加短斜线）、灯具（圆圈画叉）、筒灯、灯带、排风扇、网络和电视插座（TO、TV），以及强电箱和弱电箱。开关和灯之间用虚线连起来。每张图都附图例，更多符号见户型图符号大全。
先想清楚家具和电器放哪：床、沙发、电视、书桌、冰箱、洗衣机、空调和热水器的位置定了，插座才好定。常见做法是普通插座底边距地约 30 cm，厨房台面插座约 1.1–1.3 m，开关约 1.3 m、装在开门后把手一侧。上面的表格列出了更多参考高度，最终以水电师傅现场交底为准。
一般都放在入户门附近。强电箱底边距地约 1.6–1.8 m，方便跳闸时操作，不要装进卫生间；弱电箱常放在较低的位置或电视墙旁，里面留一个电源插座给光猫和路由器。强弱电走线保持距离，交叉处做屏蔽。
不能。它是规划示意图，尺寸是近似的，不含回路、线径和负荷计算，也没有按规范审核。需要正式图纸时，请找有资质的设计师或电工按国家标准出图和施工。
能。备注里写“只画灯位图”，或者点“厨房灯位图”“客餐厅顶面图”预设，就只画灯具、灯带和开关，不画插座。顶面图还会画出排风扇和吊顶造型。
能。备注里写“画水路图”，会在户型上画出冷热水管、排水管、角阀、洁具和热水器。把它当作水路规划草图：管径、坡度和打压测试交给水电师傅按规范来。
