Grundriss zeichnen – kostenlos und online
Grundriss zeichnen, ohne selbst eine Linie zu ziehen: Sie nennen Räume und Wohnfläche, und die KI zeichnet den 2D-Grundriss.
2D-Grundriss zeichnenGrundriss kostenlos online zeichnen
Wählen Sie den Grundrisstyp – vom ganzen Haus bis zum einzelnen Bad –, beschreiben Sie die Räume, geben Sie die Fläche an und wählen Sie einen der fünf 2D-Stile.
Haus mit 3 Schlafzimmern
rund 140 m² · 2D technisch
Beispiele für 2D-Grundrisse
Drei Grundrisse in drei flachen Stilen: technische Linien, sanfte Farben und eine Handskizze.
Vorher Nachher Haus mit 3 Schlafzimmern, rund 140 m² (ca. 15 × 9 m), in „2D technisch“ mit Türaufschlägen und Raumnamen

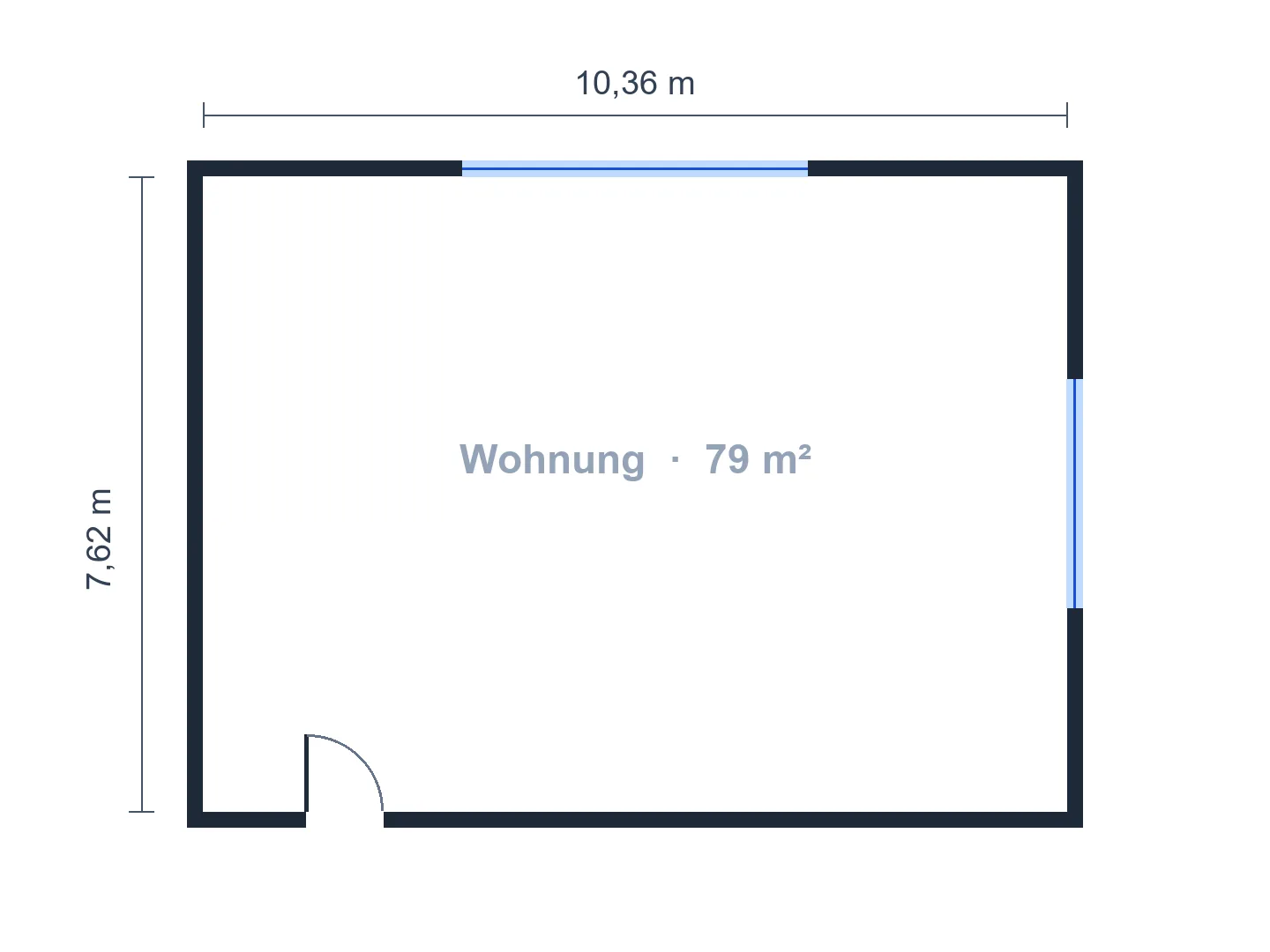

Vorher Nachher 3-Zimmer-Wohnung mit rund 79 m² in „2D farbig“, gezeichnet aus einem leeren Umriss

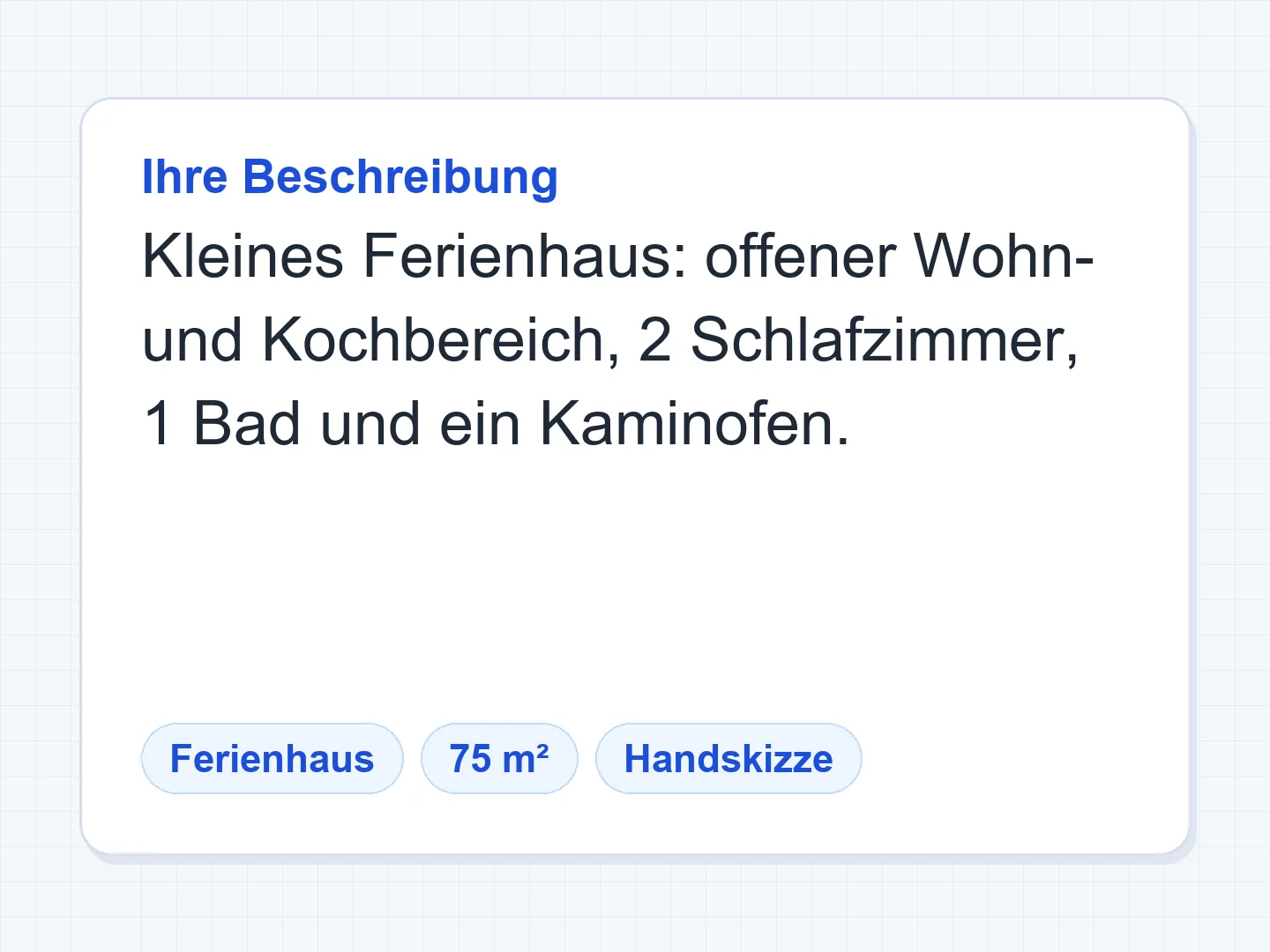

Vorher Nachher Ferienhaus mit Kaminofen, rund 74 m², als Handskizze
Flach, von oben, auf den Punkt
Was ist ein 2D-Grundriss?
Ein 2D-Grundriss zeigt ein Gebäude oder einen Raum senkrecht von oben – so, als hätte man das Haus etwa einen Meter über dem Fußboden waagerecht aufgeschnitten. Wände erscheinen als dicke Linien, Türen als Bögen, die den Aufschlag zeigen, Fenster als Unterbrechungen in der Wand, und jeder Raum trägt seinen Namen. Wer klassisch Pläne zeichnen will, bekommt dafür ein Programm mit Wandwerkzeug und Möbelbibliothek. Hier erstellen Sie den 2D-Grundriss, indem Sie die Räume beschreiben – die KI zeichnet den ganzen Plan.
Ein flacher Grundriss ist der schnellste Weg, eine Aufteilung zu beurteilen: Sie sehen sofort, ob die Schlafzimmer ruhig liegen, wie weit die Küche vom Eingang entfernt ist und wo das Sofa hinpasst. Betrachten Sie das Ergebnis als Planungsbild. Sie laden ein PNG mit ungefähren Maßen herunter – keine CAD-Datei und keine maßstäbliche Zeichnung für den Bauantrag. Jeder Plan bleibt in „Meine Projekte“ gespeichert.
- Häuser, Wohnungen, Einzimmerwohnungen, Ferienhäuser, Keller, Büros und einzelne Räume
- Fünf 2D-Stile: technisch, farbig, möbliert, Blaupause, Handskizze
- Fläche in m² oder Quadratfuß
- Handskizze hochladen – der Plan folgt ihrer Form
Grundriss selbst zeichnen – online in drei Schritten

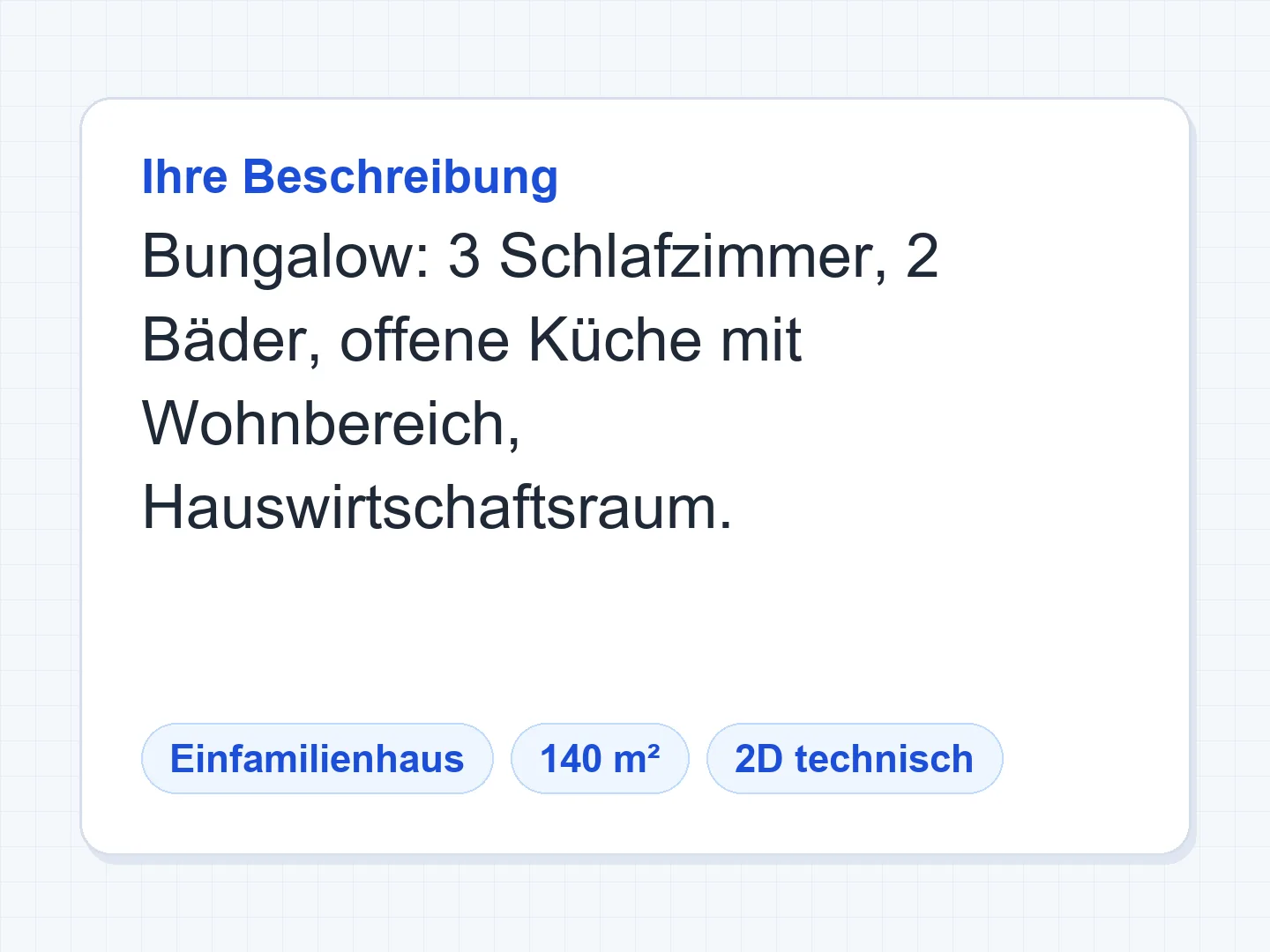

Grundrisstyp und Fläche wählen
Wählen Sie Haus, Wohnung, Einzimmerwohnung, Ferienhaus oder einen einzelnen Raum wie Küche oder Schlafzimmer und geben Sie die Fläche in m² ein. Für einen einzelnen Raum schreiben Sie die Wandlängen in die Notiz, zum Beispiel „4,20 × 3,60 m“.
Räume beschreiben
Zählen Sie die Räume auf und sagen Sie, was zusammengehört: Küche offen zum Wohnzimmer, Schlafzimmer an einem gemeinsamen Flur, Hauswirtschaftsraum neben dem Bad. Haben Sie eine Handskizze? Laden Sie sie hoch – der Plan folgt ihrem Umriss und der Reihenfolge der Räume.
2D-Stil wählen und zeichnen lassen
Voreingestellt ist „2D technisch“. Lassen Sie den Grundriss zeichnen, probieren Sie dieselbe Beschreibung danach in „2D farbig“ oder „2D möbliert“ und vergleichen Sie die Varianten in „Meine Projekte“, bevor Sie das PNG herunterladen.
Grundrisse zeichnen – vom ganzen Haus bis zum einzelnen Raum
Fünf 2D-Stile aus einer Beschreibung
„2D technisch“ zeichnet schwarze Linien mit Türaufschlägen und Maßlinien, wie man es von einem Bauplan kennt. „2D farbig“ füllt jeden Raum mit einer zarten Farbe, ohne dass Sie den Grundriss von Hand colorieren – ideal für Exposés und Präsentationen. „2D möbliert“ zeigt echte Möbel in der Draufsicht. Die „Blaupause“ setzt weiße Linien auf Blau, und die „Handskizze“ passt zu Ideen, die noch nicht feststehen.
2D-Stile ausprobieren
Raumplanung in 2D für einen einzelnen Raum
Wählen Sie Küche, Schlafzimmer, Wohnzimmer, Bad oder Arbeitszimmer, um einen einzelnen Raum ganz einfach zu zeichnen – mit Einrichtung in glaubwürdigen Größen. Ein 2D-Küchengrundriss zeigt Arbeitsplatte, Spüle, Herd, Kühlschrank und Kochinsel mit Bewegungsfläche dazwischen, sodass Sie die Gangbreiten prüfen können, bevor Sie Schränke bestellen.
Küche planen
Bemaßter Grundriss aus Ihrer Skizze
Ein bemaßter Grundriss trägt Maßketten: außen meist drei – Öffnungen, Wandabschnitte, Gesamtmaß –, innen die lichten Raummaße. Laden Sie das Foto einer Bleistiftskizze oder eines alten Plans hoch: Die KI zeichnet die Vorlage mit geraden Wänden, üblichen Tür- und Fenstersymbolen und beschrifteten Räumen neu, „2D technisch“ ergänzt die Bemaßung. Schreiben Sie die wichtigsten Maße in die Notiz, etwa Außenmaße und Raumbreiten – der Plan richtet sich danach, die Zahlen im Bild bleiben aber Näherungswerte. So wird aus der Skizze einer Einliegerwohnung auf Karopapier ein sauberer technischer Grundriss.
Skizze hochladen
Vom 2D-Grundriss zur 3D-Ansicht
Klären Sie die Aufteilung in 2D, wo Wände und Größen leicht zu beurteilen sind. Danach laden Sie den Plan herunter und lassen das 2D-Bild in eine möblierte 3D-Ansicht umwandeln, ohne etwas neu zu zeichnen. So wird aus dem flachen Grundriss ein anschaulicher 3D-Bauplan für Familie, Käufer oder Handwerker.
Grundriss in 3D umwandelnMaßstab
Gängige Maßstäbe für Grundrisse: 1:50, 1:100, 1:200
Wie groß ein Meter auf dem Papier ist – und wofür welcher Maßstab üblich ist.
| Maßstab | 1 m in der Natur entspricht | 1 cm im Plan entspricht | Typische Verwendung |
|---|---|---|---|
| 1:20 | 5 cm | 20 cm | Details, Einbauten, Fliesenspiegel |
| 1:50 | 2 cm | 50 cm | Ausführungs- und Werkplanung, Möblierung, Küchen- und Badplanung |
| 1:100 | 1 cm | 1 m | Entwurf und Bauantrag – der gängigste Maßstab für Grundrisse von Wohnhäusern |
| 1:200 | 5 mm | 2 m | Vorentwurf, Übersichtspläne größerer Gebäude |
| 1:500 | 2 mm | 5 m | Lageplan mit Grundstück und Nachbarbebauung |
Übliche Zuordnung in der Planungspraxis. Bauzeichnungen für den Bauantrag werden in der Regel im Maßstab 1:100 eingereicht, der Lageplan meist in 1:500. Die Bilder von Floor Plan Maker sind nicht maßstäblich – für einen maßstabsgetreuen Ausdruck braucht es eine CAD-Zeichnung.
Plan lesen
Grundriss-Symbole: Erklärung der wichtigsten Zeichen
Die Zeichen, die Ihnen in fast jedem 2D-Grundriss begegnen – so lesen Sie den Grundriss richtig.
| Element | Darstellung im Grundriss | Worauf Sie achten sollten |
|---|---|---|
| Außenwand, tragende Wand | Dicke Doppellinie, gefüllt oder schraffiert | Außenwände sind deutlich dicker als Innenwände; tragende Wände lassen sich nur mit Statiker versetzen |
| Innenwand | Dünnere Doppellinie | Leichtbauwände von etwa 10 bis 12,5 cm lassen sich beim Umbau am einfachsten ändern |
| Drehtür | Türblatt als Linie mit Viertelkreisbogen | Der Bogen zeigt den Aufschlag – die Tür darf nicht gegen Möbel, WC oder eine andere Tür schlagen |
| Schiebetür | Türblatt parallel zur Wand, oft mit Pfeil | Spart die Schwenkfläche, braucht aber eine freie Wand oder eine Wandtasche |
| Falttür | Zickzacklinie in der Türöffnung | Braucht kaum Schwenkfläche – praktisch für Abstellraum und Wandschrank |
| Fenster | Unterbrechung der Wand mit dünnen parallelen Linien | Oft mit Brüstungshöhe (BRH) beschriftet; Fenster sitzen nur in Außenwänden |
| Treppe | Stufen als parallele Linien, Lauflinie mit Kreis am Antritt und Pfeil am Austritt | Der Pfeil zeigt immer nach oben; eine schräge Bruchlinie markiert, wo die Schnittebene die Treppe durchschneidet |
| Sanitärobjekte | WC als Oval, Waschtisch als Rechteck mit Becken, Dusche als Quadrat mit Kreuz, Badewanne mit gerundetem Innenrand | Vor WC und Waschtisch muss genug Bewegungsfläche bleiben, auch bei geöffneter Tür |
| Küche | Arbeitsplatte als Band von etwa 60 cm Tiefe, Herd mit vier Kreisen | Zwischen zwei Küchenzeilen mindestens 1,20 m freilassen |
| Möbel | Umrisse in der Draufsicht: Bett mit Kissen, Schrank als schmales Rechteck von etwa 60 cm Tiefe, Tisch mit Stühlen | Meist in echter Größe gezeichnet – so prüfen Sie Stellflächen und Laufwege |
| Pflanzen | Kreis mit Blattmuster, Bäume im Lageplan als größere Kreise | Reine Gestaltung, ohne Bedeutung für die Maße |
| Maßkette | Maßlinie mit Maßzahlen, unter 1 m meist in cm, ab 1 m in m (z. B. 88,5 und 3,76) | Im KI-Bild sind Maße Näherungswerte – vor dem Kauf nachmessen |
| Raumstempel | Raumname mit Fläche, z. B. „Wohnen 28,40 m²“ | Nach Wohnflächenverordnung zählen Flächen unter 2 m lichter Höhe nur zur Hälfte, unter 1 m gar nicht |
| Nordpfeil | Pfeil mit „N“ | Zeigt, welche Räume Sonne bekommen – Wohnräume liegen idealerweise nach Süden oder Westen |
| Schnittlinie | Strichpunktlinie mit Buchstaben, z. B. A–A | Verweist auf den Gebäudeschnitt mit den Höhen, die der Grundriss nicht zeigt |
Grundlage der Darstellung in Deutschland ist die DIN 1356-1 (Bauzeichnungen). In der Praxis zeichnet jedes Büro ein wenig anders; ungewöhnliche Zeichen erklärt die Legende am Planrand.
Abkürzungen
Grundriss-Abkürzungen: was BRH, OKFF und Co. bedeuten
Die Kürzel, die in Bauzeichnungen und Raumstempeln am häufigsten vorkommen.
| Abkürzung | Bedeutung | Beispiel im Plan |
|---|---|---|
| BRH | Brüstungshöhe: vom Fußboden bis zur Fensterunterkante | BRH 90 – das Fenster beginnt 90 cm über dem Boden |
| OKFF | Oberkante Fertigfußboden | ±0,00 = OKFF Erdgeschoss, Bezug für alle Höhenangaben |
| OKRF, OKRD | Oberkante Rohfußboden bzw. Rohdecke | Höhe vor Estrich und Bodenbelag |
| LH, LRH | Lichte (Raum-)Höhe | LH 2,50 m im Raumstempel |
| U | Umfang des Raums | U 18,20 m – praktisch für Sockelleisten |
| Stg. | Steigungen einer Treppe | 16 Stg. 17,5/27: 16 Steigungen mit 17,5 cm Höhe und 27 cm Auftritt |
| WF, NF | Wohnfläche, Nutzfläche | WF 82,40 m² |
| EG, OG, DG, KG | Erd-, Ober-, Dach-, Kellergeschoss | Grundriss OG – ein Plan pro Geschoss |
| HWR, AR | Hauswirtschaftsraum, Abstellraum | Oft mit WM (Waschmaschine) und TR (Trockner) |
| DU, WC | Dusche, Toilette | Gäste-WC mit Handwaschbecken |
| T30, RS | Feuerhemmende Tür (30 Minuten), Rauchschutztür | Typisch am Treppenhaus oder zwischen Garage und Wohnbereich |
| Ø | Durchmesser | Ø 1,50 m Wendekreis für den Rollstuhl |
Verbreitete Kürzel, aber nicht überall gleich – im Zweifel gilt die Legende des jeweiligen Plans.
Bauzeichnung
Grundriss, Aufriss, Seitenriss, Schnitt: was welche Zeichnung zeigt
Ein Gebäude wird in mehreren Ansichten gezeichnet. Der Grundriss ist nur eine davon – aber die wichtigste für die Aufteilung.
| Zeichnung | Blickrichtung | Was sie zeigt |
|---|---|---|
| Grundriss | Von oben, waagerecht geschnitten etwa 1 m über dem Boden | Wände, Türen, Fenster, Räume und Maße |
| Aufriss (Vorderansicht) | Von vorn | Fassade, Höhen von Fenstern, Türen und Dach |
| Seitenriss (Seitenansicht) | Von der Seite | Seitliche Fassade und Dachneigung |
| Schnitt | Senkrecht durchs Gebäude, im Grundriss als Schnittlinie A–A | Geschosshöhen, Decken, Treppe und Dachaufbau |
| Lageplan | Von oben auf das Grundstück | Haus, Grundstücksgrenzen, Abstände und Zufahrt |
| Ausführungsplanung, Details | Wie Grundriss und Schnitt, meist 1:50, Details 1:20 bis 1:1 | Alles, was die Handwerker zum Bauen brauchen |
Grundriss, Aufriss und Seitenriss sind die drei Hauptansichten der technischen Zeichnung. Für den Bauantrag gehören Lageplan, Grundrisse, Schnitte und Ansichten zu den Bauvorlagen. Floor Plan Maker zeichnet Grundrisse; Ansichten und Schnitte erstellt das Architekturbüro.
Wer mit Floor Plan Maker Grundrisse zeichnet
Eigentümer vor dem Umbau
Zeichnen Sie den Bestand aus einer Skizze nach und probieren Sie dann die geplante Änderung – eine Wand weniger, ein größeres Bad – als zweiten 2D-Grundriss. Zwei Pläne nebeneinander verkürzen das erste Gespräch mit dem Handwerker deutlich.
Mieter, Käufer und Makler
Kein Grundriss im Inserat? Skizzieren Sie die Räume und lassen Sie daraus einen sauberen farbigen 2D-Grundriss zeichnen, den Sie als „ungefähr“ kennzeichnen. Gleichen Sie die Gesamtfläche vorher mit eigenen Messungen ab.
Alle, die danach 3D oder CAD brauchen
Beginnen Sie in 2D und nehmen Sie den fertigen Plan mit in die 3D-Ansicht. Brauchen Sie die Linien in einem CAD-Programm, wandeln Sie das Bild in eine DXF-Datei um und zeichnen dort maßstäblich weiter.
Fragen zum Grundriss zeichnen
Ja, zum Ausprobieren: Neue Konten erhalten kostenlose Credits, jeder 2D-Grundriss kostet 10 Credits. Für weitere Pläne gibt es Credit-Pakete und Abos.
Grundrisstyp, Beschreibung, Fläche und Stil können Sie ohne Konto einstellen. Zum Zeichnen brauchen Sie ein kostenloses Konto, per E-Mail oder mit Google. Das Konto verwaltet Ihre Credits und speichert jeden Plan in „Meine Projekte“, sodass Sie ihn später wieder herunterladen können.
Nein. Floor Plan Maker läuft im Browser auf Windows-PC, Mac, Tablet und Smartphone – ohne Download und Installation, anders als klassische Freeware, mit der Sie Grundrisse Wand für Wand zeichnen. Die fertigen Grundrisse laden Sie als PNG herunter. Einen Editor zum Verschieben einzelner Wände gibt es nicht: Sie ändern die Beschreibung und lassen neu zeichnen.
Für Wohnhäuser ist 1:100 der Standard: 1 cm auf dem Plan entspricht 1 m in der Natur. Für die Ausführung und die Möblierung zeichnet man in 1:50, für Übersichten in 1:200. Die Bilder von Floor Plan Maker sind nicht maßstäblich – für einen maßstabsgetreuen Ausdruck braucht es eine CAD-Zeichnung.
Annähernd. Geben Sie die Fläche ein und schreiben Sie Außenmaße und wichtige Raumbreiten in die Notiz – der Plan richtet sich danach, und „2D technisch“ zeichnet die Bemaßung mit Maßketten ein. Die Zahlen im Bild sind aber Näherungswerte. Für Bauantrag oder Ausführung lassen Sie die gewählte Aufteilung maßstäblich in CAD zeichnen.
Nein. Für eine Baufinanzierung verlangen Banken in der Regel maßstäbliche, bemaßte Grundrisse samt Wohnflächenberechnung – aus den Bauantragsunterlagen, von der Hausverwaltung, aus der Bauakte beim Bauamt oder nach einem Aufmaß durch Architekt oder Vermesser. Die Pläne von Floor Plan Maker sind Planungsbilder mit Näherungsmaßen und taugen dort höchstens als zusätzliche Visualisierung.
Für Ideen, Varianten und Umbaugespräche reicht ein selbst gezeichneter Grundriss völlig. Den Bauplan für den Bauantrag lassen Sie dagegen professionell zeichnen: Die Bauvorlagen erstellt eine bauvorlageberechtigte Person, in der Regel ein Architektur- oder Ingenieurbüro. Floor Plan Maker liefert ein Planungsbild, keinen Bauantragsplan.
Der 2D-Grundriss ist flach und zeigt Aufteilung und Größen am klarsten. Der 3D-Grundriss zeigt die Räume schräg von oben mit Wänden und Möbeln und vermittelt, wie sich die Wohnung anfühlt. Die meisten Projekte nutzen beides: 2D, um die Aufteilung festzulegen, und 3D, um sie zu zeigen.
Ja. Laden Sie Ihren 2D-Grundriss herunter und auf der Seite „Grundriss in 3D umwandeln“ wieder hoch: Dort werden die Wände hochgezogen und die Räume eingerichtet – als 3D-Bild. Ein bearbeitbares 3D-Modell für CAD- oder BIM-Software entsteht dabei nicht.
Ihr Grundriss in 2D – in Sekunden gezeichnet
Beschreiben Sie die Räume, wählen Sie einen 2D-Stil und erhalten Sie einen sauberen Grundriss. Neue Konten erhalten kostenlose Credits.
Grundriss zeichnen
