Planimetria impianto elettrico
Carica la piantina o descrivi le stanze: l’IA disegna la planimetria dell’impianto elettrico con prese, interruttori e punti luce.
Disegna la planimetriaDisegna l’impianto elettrico sulla planimetria
Scegli il tipo di spazio, carica la piantina o descrivila, indica cosa deve avere corrente e luce, poi scegli lo stile del disegno.
Appartamento con zona giorno aperta
Piantina caricata · 2D tecnico
Esempi di planimetrie impianti elettrici
Un appartamento, una cucina con la sola illuminazione e un bagno con acqua e scarichi. Sono esempi illustrativi, con etichette in italiano e simboli della pratica italiana.

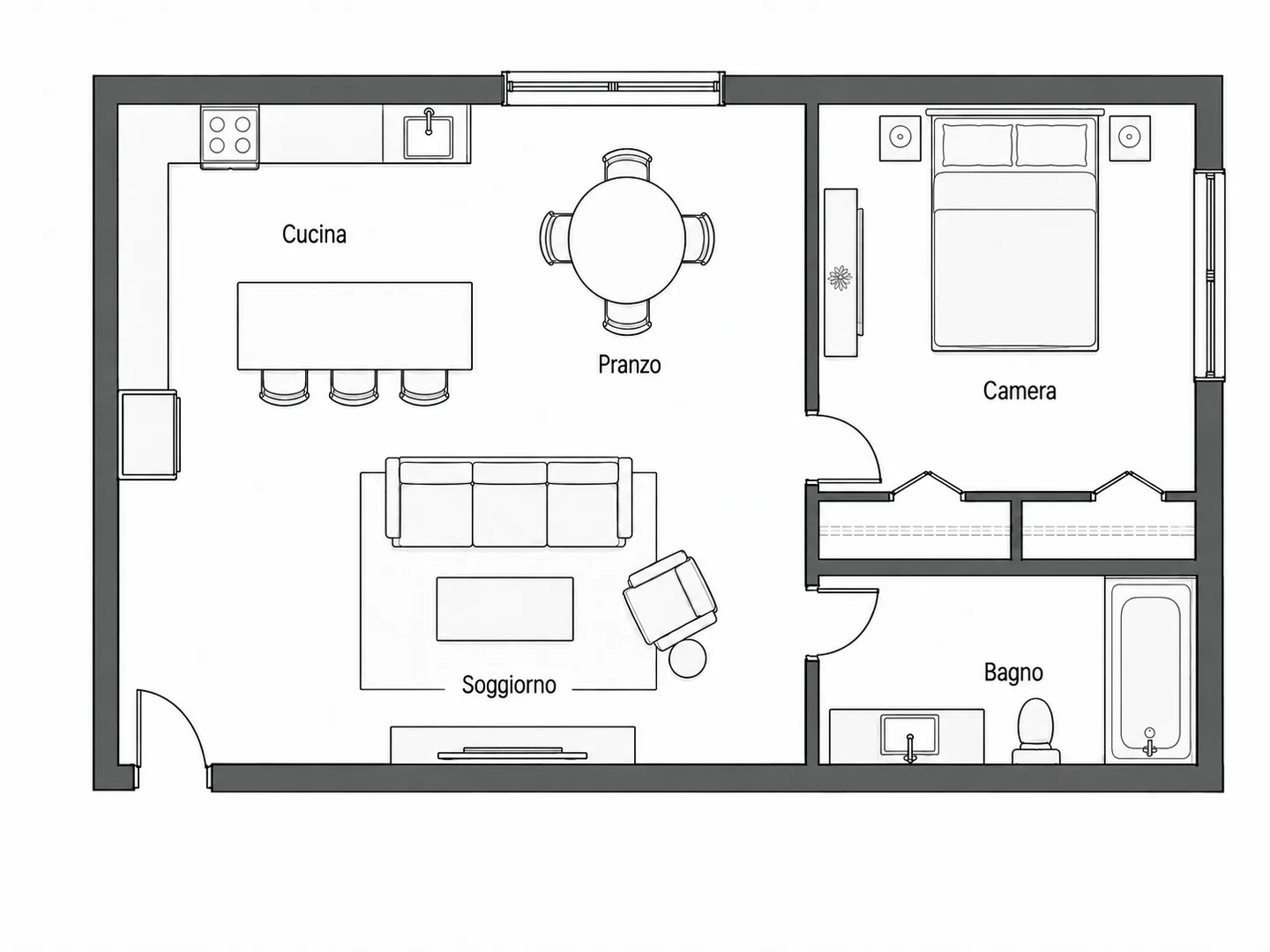

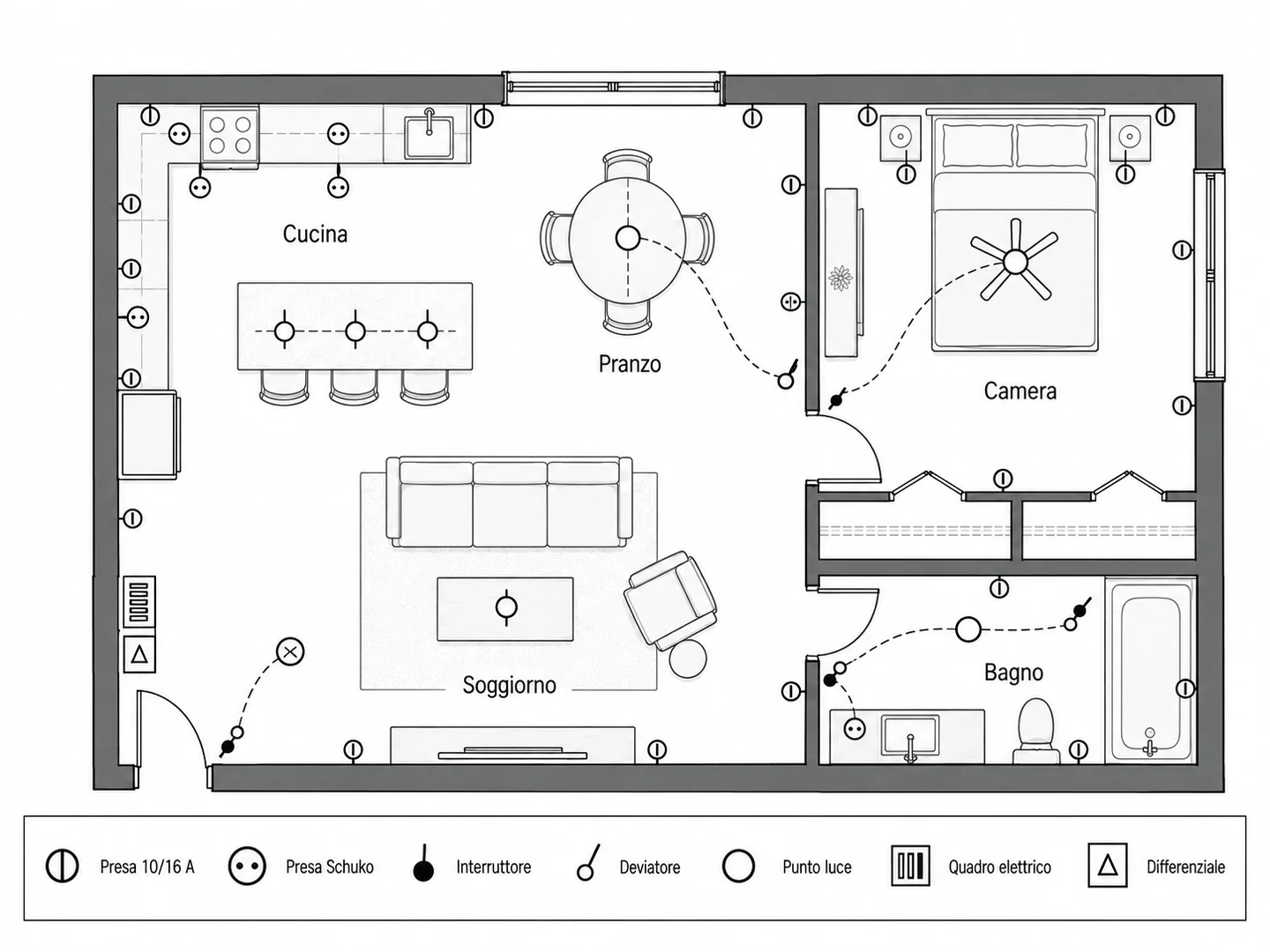

Prima Dopo Appartamento con cucina, pranzo, soggiorno, camera e bagno: la piantina di partenza e lo stesso disegno con il livello elettrico, il quadro e la legenda dei simboli

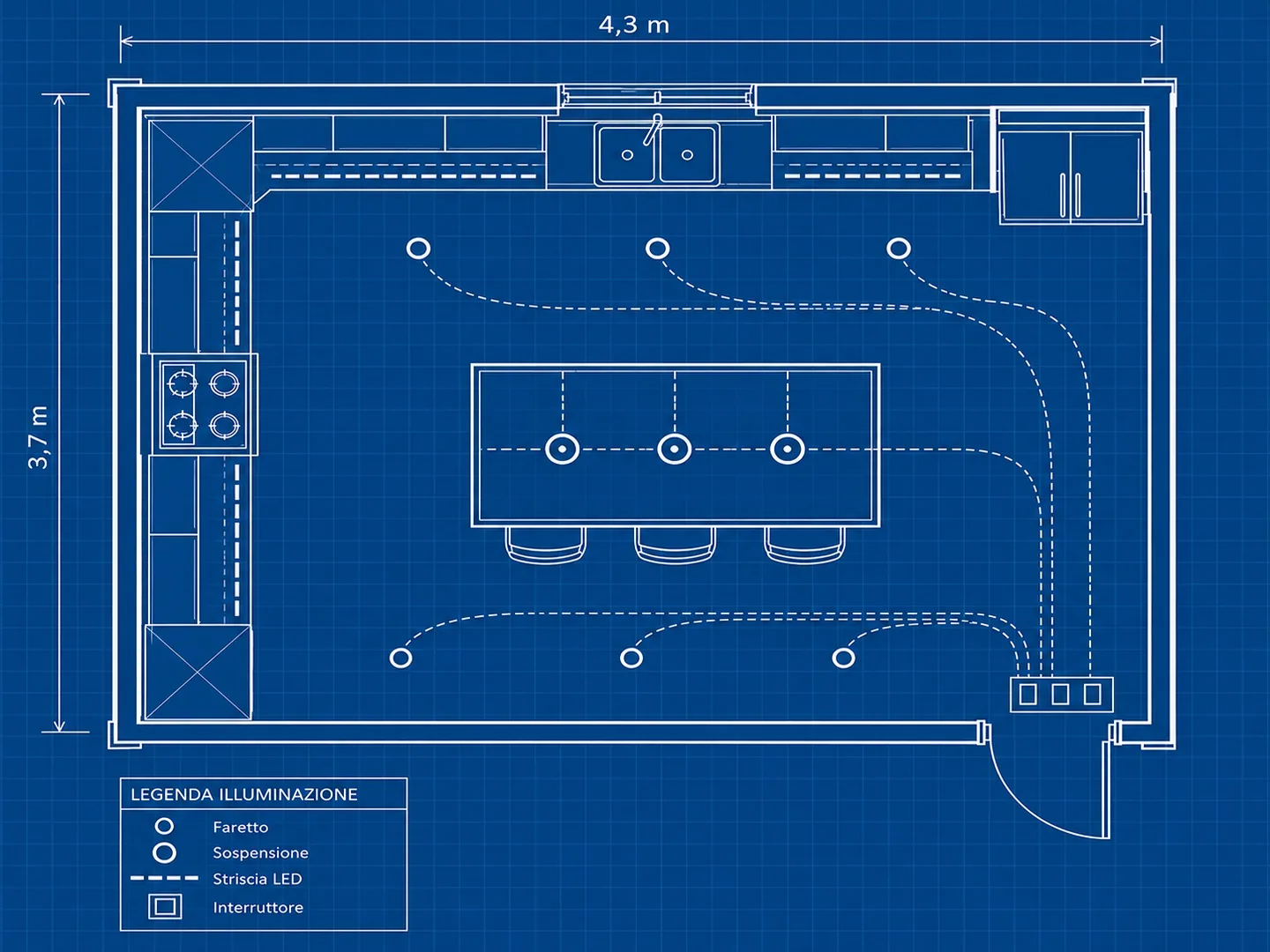

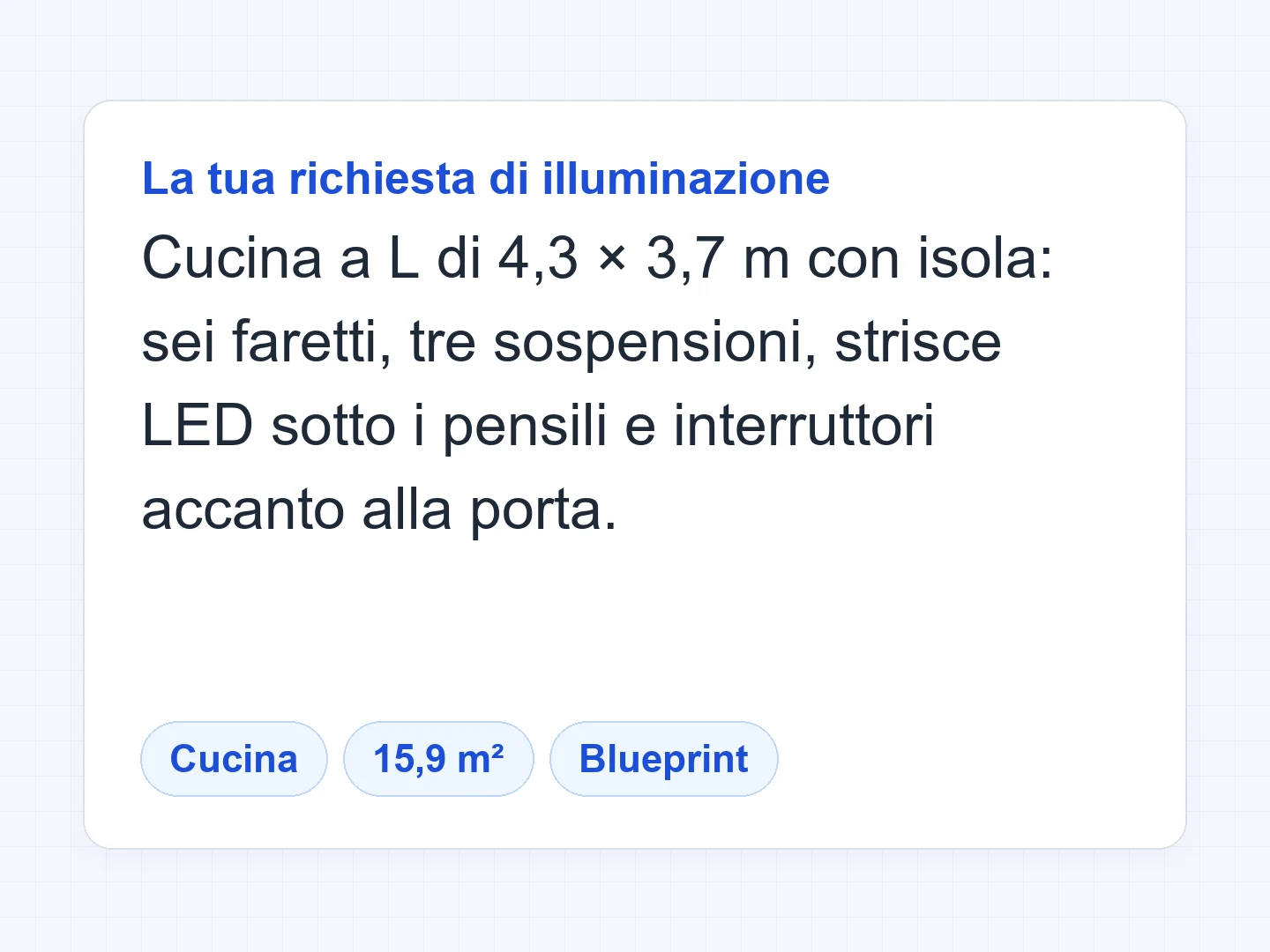

Prima Dopo Cucina a L con isola: dalla descrizione alla planimetria di sola illuminazione, con faretti, sospensioni e strisce sotto i pensili

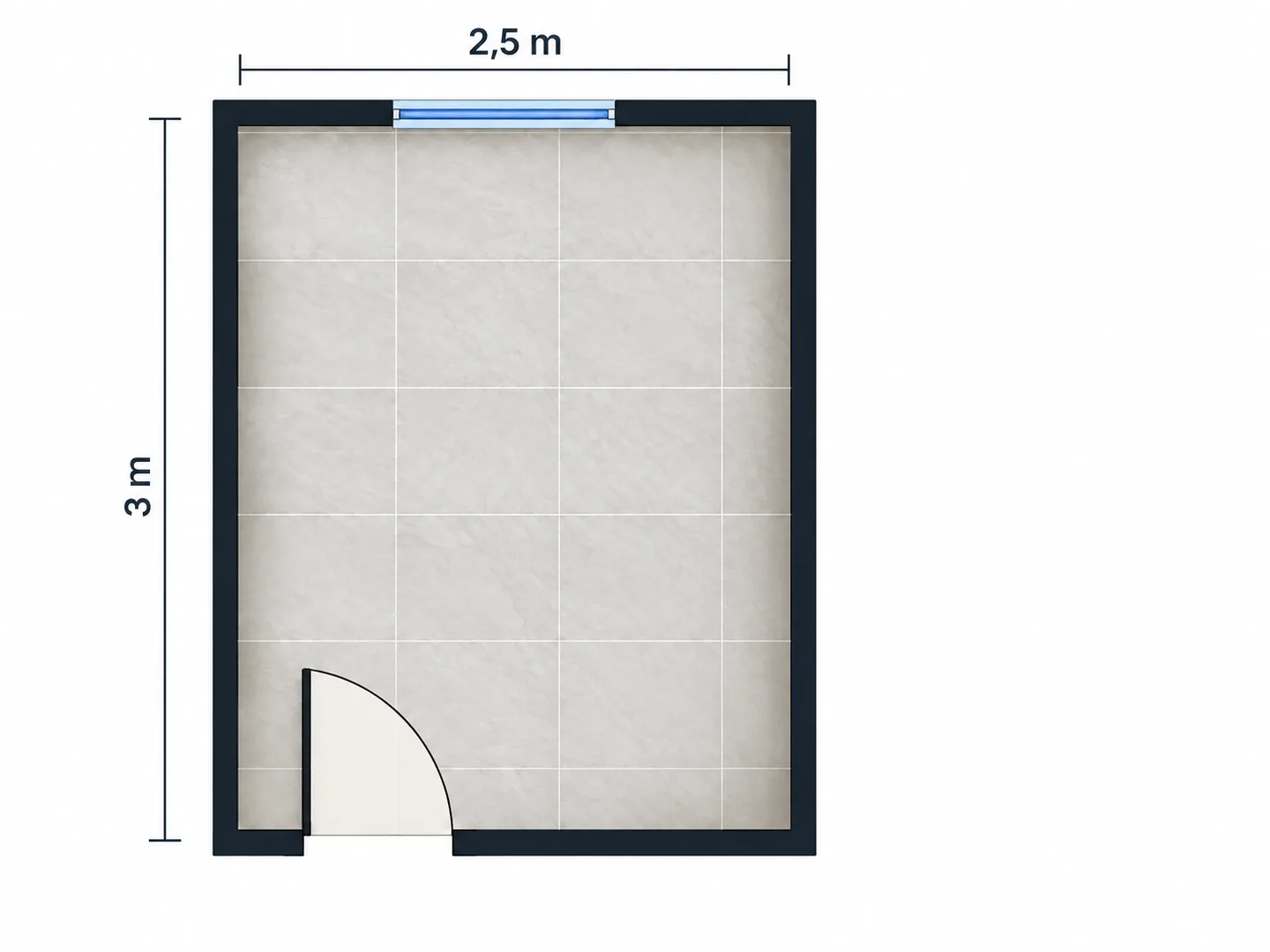

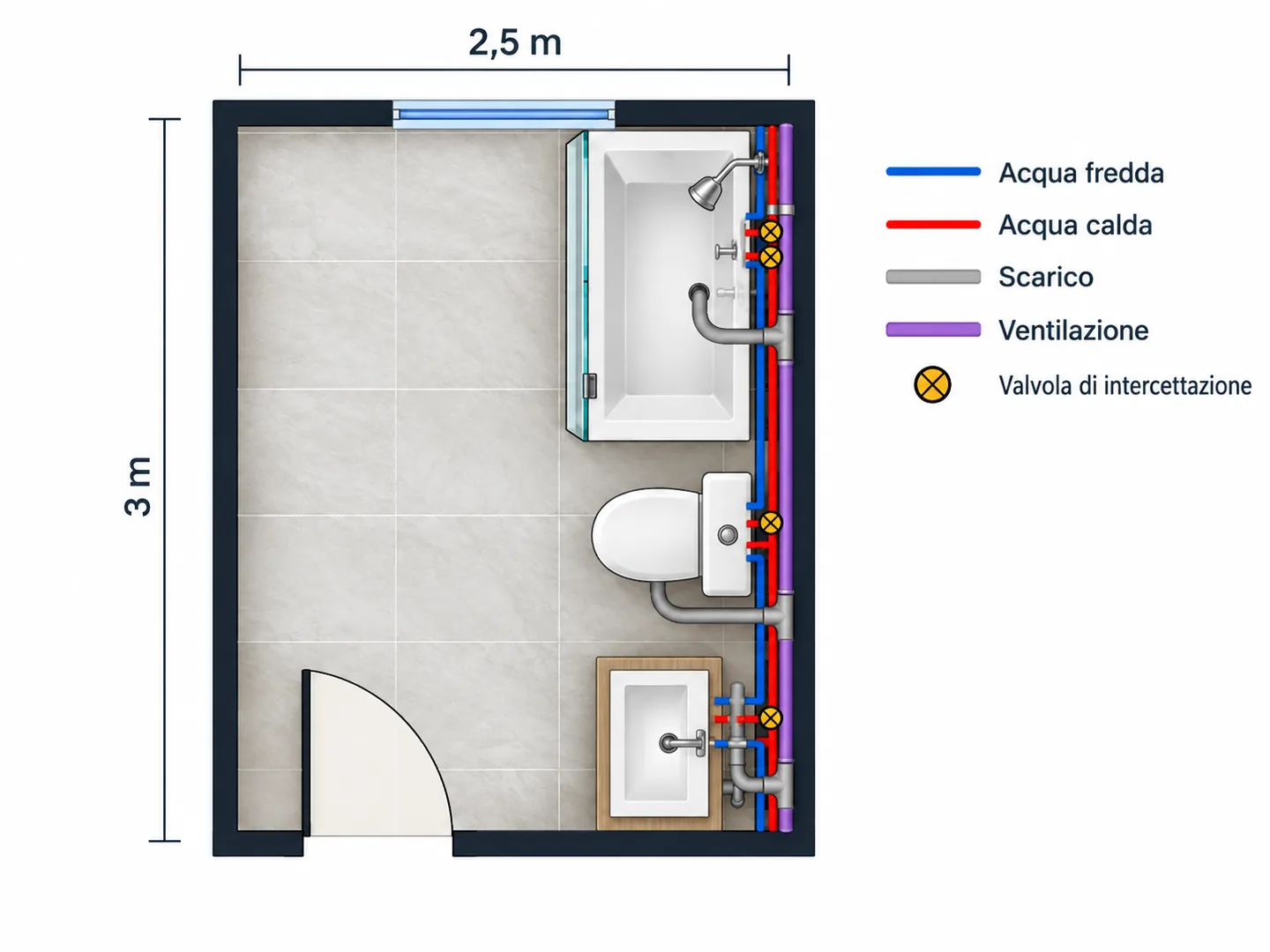

Prima Dopo Bagno con vasca, wc e lavabo sulla stessa parete: dal perimetro vuoto alla planimetria idraulica con acqua calda e fredda, scarichi e valvole
Prima di aprire le tracce
Planimetria impianti elettrici: cosa mostra il disegno

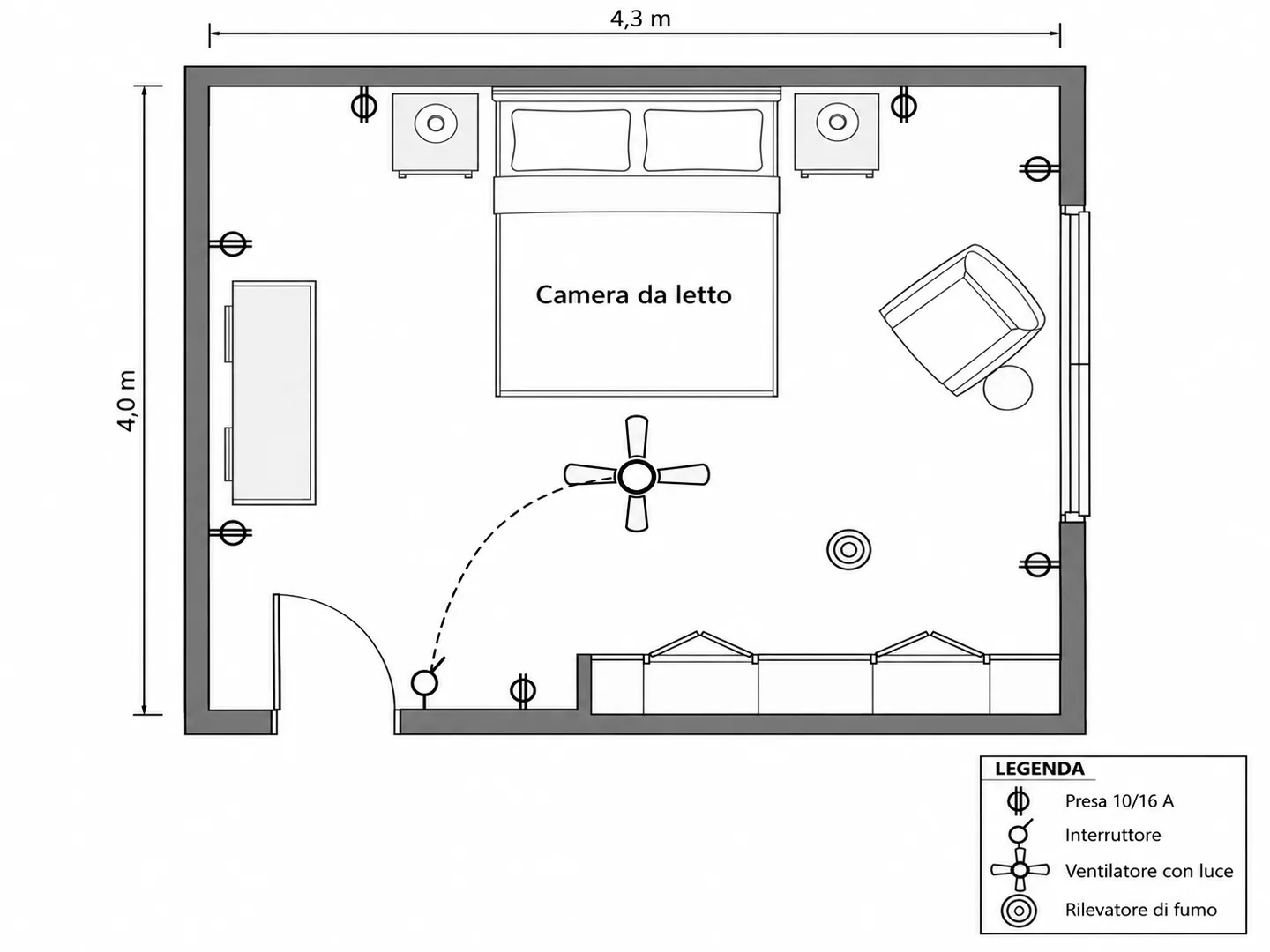

La planimetria di un impianto elettrico è una pianta con sopra il livello elettrico: dove vanno prese, interruttori, deviatori, punti luce e quadro elettrico, e quale comando accende quale luce. Le linee tratteggiate mostrano quale interruttore comanda quali punti luce, mentre una legenda spiega i simboli usati. L’elettricista la legge per quotare il lavoro, organizzare i circuiti e controllare la disposizione prima di aprire le tracce.
Questo generatore disegna quel livello partendo da una planimetria che carichi o da poche righe di descrizione. Con una piantina caricata, muri, porte e stanze restano dove sono, e prese e punti luce vengono aggiunti sopra una base grigio chiaro; senza piantina la disposizione viene disegnata prima, poi arriva il livello elettrico. Il risultato è un’immagine di progetto indicativa, salvata in PNG: non è lo schema unifilare dell’impianto elettrico di casa, non mostra circuiti, sezioni dei cavi o calcoli di carico e non sostituisce il progetto dell’impianto elettrico di un appartamento firmato da un professionista.
- Livello elettrico con prese 10/16 A e Schuko, interruttori, deviatori e punti luce
- Legenda dei simboli su ogni planimetria
- Planimetrie di sola illuminazione e planimetrie idrauliche
- Tre stili: 2D tecnico, 2D a colori e blueprint
Come disegnare l’impianto elettrico su una planimetria
Parti dalla planimetria
Scegli il tipo di spazio e carica la planimetria, un disegno di un tecnico o uno schizzo chiaro. Non hai una piantina? Descrivi le stanze e indica i metri quadri: la disposizione viene disegnata prima, poi arriva il livello elettrico.
Scrivi cosa ti serve
Annota le richieste: prese 10/16 A lungo le pareti, una Schuko per il forno, faretti sopra il piano di lavoro, un punto luce in ogni camera, deviatori ai due capi del corridoio, il quadro vicino all’ingresso. Nelle note puoi chiedere anche una planimetria di sola illuminazione o una planimetria idraulica.
Genera, controlla, correggi
Controlla il disegno stanza per stanza, poi rigenera cambiando una cosa alla volta. Porta la versione che ti convince all’elettricista come punto di partenza, non come progetto definitivo.
Cosa puoi disegnare sulla planimetria
Il livello elettrico, la sola illuminazione e l’idraulica, sempre sulla stessa pianta. Le immagini sono esempi illustrativi con etichette in italiano.
La tua piantina, con il livello elettrico sopra

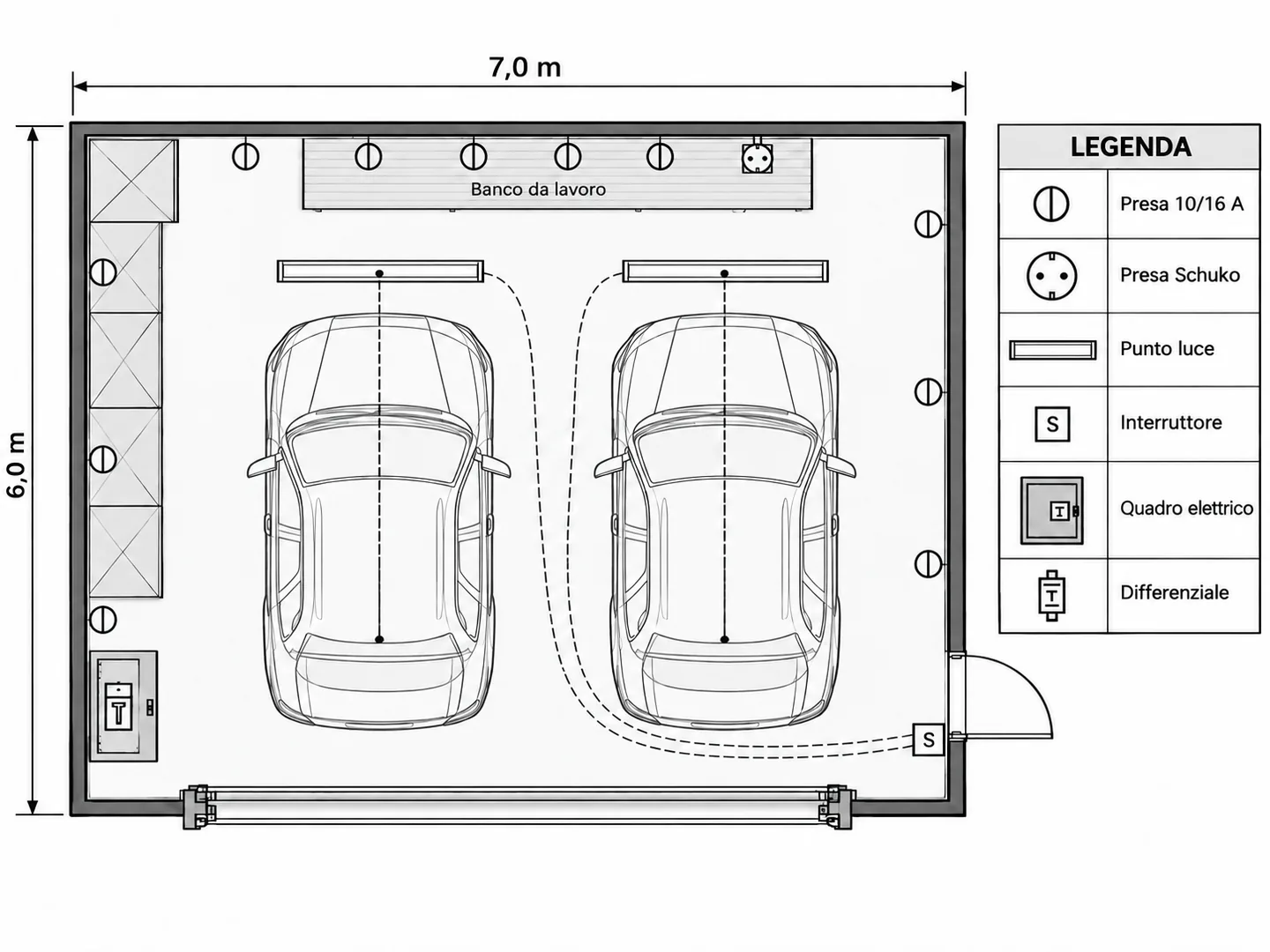

Carica una planimetria di casa, appartamento, villetta a schiera, cucina, bagno, camera, garage, seminterrato, ufficio o ristorante: muri, porte e finestre restano fermi e il disegno torna con una base grigio chiaro e i simboli elettrici sopra. Ogni spazio ha le sue esigenze: in cucina arrivano prese sul piano di lavoro e prese dedicate per forno, piano cottura e lavastoviglie; in garage, le prese lungo il banco da lavoro. Se la piantina non ce l’hai, descrivi le stanze e la disposizione viene disegnata prima.
Planimetria online
Simboli impianto elettrico, con la legenda

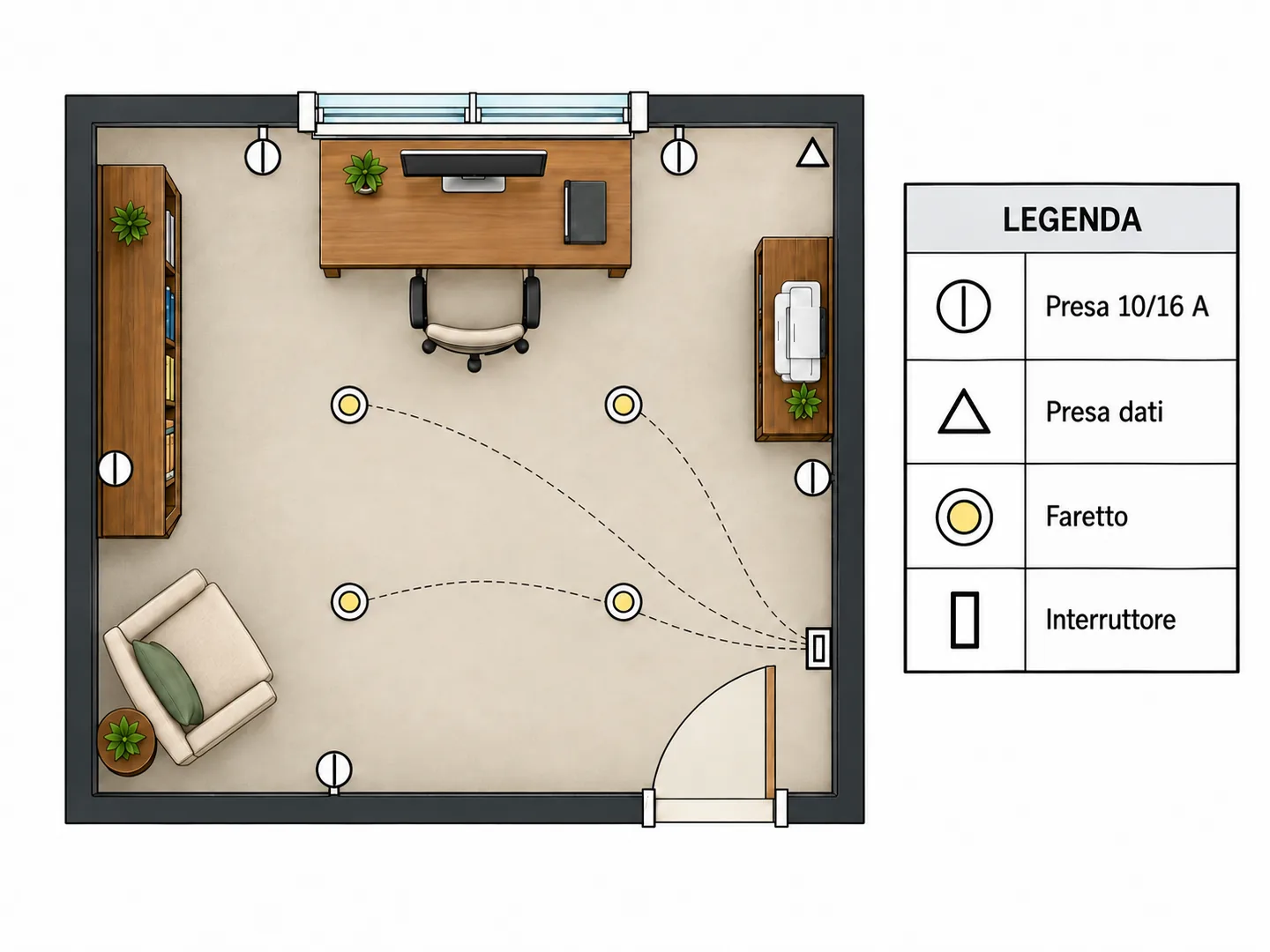

Le planimetrie generate in italiano usano i simboli della pratica italiana: prese 10/16 A e Schuko, interruttori, deviatori, punti luce, quadro elettrico e differenziale. Ogni disegno porta con sé una legenda che spiega i simboli, così chi legge la pianta capisce cosa c’è anche senza essere elettricista. La tabella qui sotto riassume i simboli più comuni.
Disegna la planimetria
Sola illuminazione, quando le prese non servono
Scrivi «solo illuminazione» nelle note e le prese spariscono: restano faretti, sospensioni, applique e punti luce, con le linee tratteggiate che mostrano come sono raggruppati. Funziona anche per la luce della cucina, con faretti sopra il piano di lavoro, sospensioni sull’isola e strisce led sotto i pensili.
Disegna la planimetria

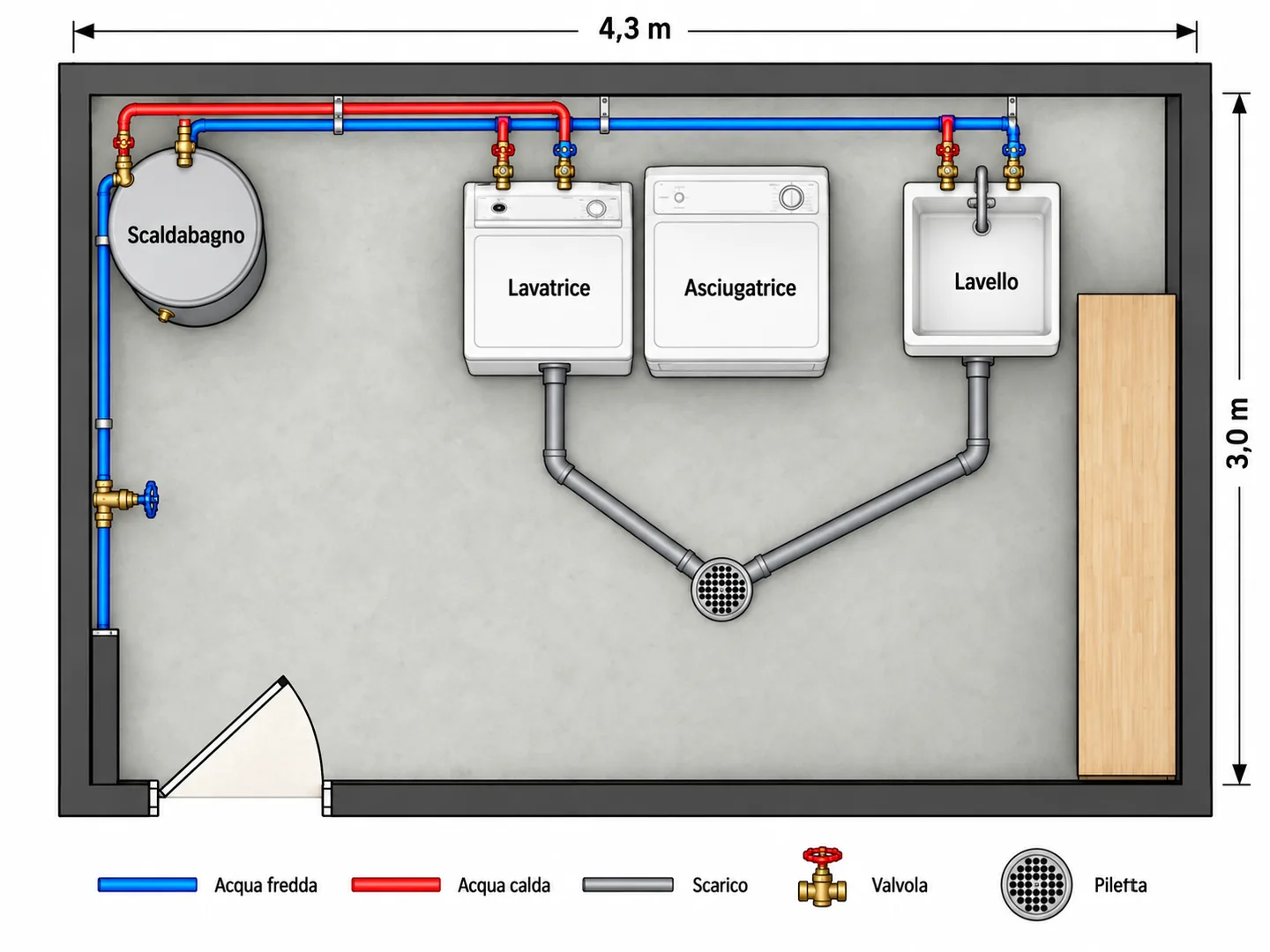

Anche planimetria idraulica
Con la stessa pianta puoi chiedere una planimetria idraulica: acqua calda e fredda, scarichi, colonna di ventilazione, valvole di intercettazione e sanitari. Serve quando sposti un bagno, aggiungi la lavanderia o sistemi la cucina. Come per l’elettrico, è un disegno indicativo: dimensioni delle tubazioni, pendenze e ventilazione le decidono l’idraulico e il tecnico che firma il progetto.
Disegna la planimetriaSimboli
Simboli impianto elettrico: la legenda della planimetria
I simboli più comuni e dove si mettono di solito. Le forme cambiano un po’ da studio a studio: la legenda sul disegno ha sempre l’ultima parola.
| Simbolo | Cosa indica | Dove si mette di solito |
|---|---|---|
| Presa 10/16 A | Presa italiana con messa a terra, per elettrodomestici e lampade | Lungo le pareti di camere, soggiorno e cucina |
| Presa Schuko | Presa con terra laterale, per carichi più alti | Cucina, lavanderia e garage: forno, lavatrice, lavastoviglie |
| Interruttore | Accende e spegne un punto luce da un solo comando | Accanto alla porta, dal lato della maniglia |
| Deviatore | Lo stesso punto luce comandato da due punti diversi | Ai due capi di corridoi e scale, stanze con due porte |
| Invertitore | Comando intermedio tra due deviatori, per accendere da tre o più punti | Corridoi lunghi, stanze con tre ingressi |
| Punto luce | Il punto di attacco di una lampada a soffitto o a parete | Al centro delle stanze e nei corridoi |
| Quadro elettrico | Il quadro generale con gli interruttori automatici | Vicino all’ingresso, in ripostiglio o in garage |
| Differenziale | L’interruttore salvavita che stacca in caso di dispersione | Dentro o accanto al quadro elettrico |
Le forme esatte variano da studio a studio, per questo ogni planimetria porta una legenda. La legenda della planimetria generata elenca i simboli che il disegno usa davvero. Gli esempi in questa pagina sono disegni illustrativi con etichette in italiano; anche le planimetrie che generi da questa pagina hanno i nomi delle stanze in italiano e, con la superficie in mq, le misure in metri. Non è uno schema unifilare: qui si vede dove stanno i componenti, non come sono collegati.
Quando serve una planimetria impianto elettrico
Ristrutturare casa
Prima di chiedere un preventivo all’elettricista, segna dove vuoi le prese, i comandi e i punti luce: il disegno chiarisce cosa serve e il preventivo copre quello che ti aspetti. Per la base puoi partire dalla planimetria della casa che hai già o disegnarla online.
Rifare l’impianto di un appartamento
Un progetto impianto elettrico per un appartamento parte dalla disposizione: quante prese per stanza, dove mettere i comandi, dove arriva il quadro. Disegna la pianta, prova due versioni e porta la preferita all’installatore abilitato, che la traduce in un progetto esecutivo; la dichiarazione di conformità si firma a fine lavori.
Spiegare il lavoro a chi non legge le piante
Una planimetria con i simboli e la legenda si capisce anche senza essere del mestiere: mostra al partner, al proprietario o all’impresa dove finiranno le prese e le luci. Per i metri quadri delle stanze usa il calcolatore, così il preventivo parte da superfici coerenti.
Domande frequenti sull’impianto elettrico
Scegli il tipo di spazio, carica la piantina o descrivi le stanze, scrivi nelle note cosa deve avere corrente e luce, poi genera. Se hai una planimetria, muri e porte restano dove sono e il livello elettrico viene aggiunto sopra la pianta; se non ce l’hai, la disposizione viene disegnata prima. Il risultato è un PNG da controllare stanza per stanza.
La planimetria mostra dove stanno i componenti: prese, interruttori, deviatori, punti luce, quadro. Lo schema unifilare mostra come sono collegati, con circuiti, sezioni dei cavi e protezioni; è il documento che serve al progetto vero e proprio. Noi disegniamo la disposizione, non lo schema unifilare.
Sì. Carica una foto o una scansione in JPG, PNG o WebP, meglio se nitida e con le stanze leggibili; l’IA ridisegna la base e aggiunge il livello elettrico senza cambiare la disposizione. Non modifica il file caricato e non è un editor CAD, quindi controlla sempre che muri e aperture siano rimasti al loro posto.
No. È un’immagine di progetto indicativa, utile per decidere la disposizione e parlarne con l’installatore, ma non è un progetto firmato né un elaborato per il Comune, e non è una planimetria catastale. Per un impianto nuovo o una ristrutturazione importante serve un professionista; l’installazione e la dichiarazione di conformità (DiCo, DM 37/2008) spettano a un installatore abilitato, che è responsabile della conformità.
Dipende dal livello di impianto e dalle stanze. La norma CEI 64-8 divide gli impianti residenziali in livelli e indica dotazioni minime di prese e punti luce per ambiente; i numeri cambiano con il livello scelto, quindi non li riportiamo qui. Chiedi al tuo installatore di indicarti il livello adatto e controlla la planimetria rispetto a quella dotazione.
Sì, ma con dei limiti. Il bagno è diviso in zone attorno a vasca e doccia, e in alcune zone prese e interruttori non si possono mettere o devono rispettare distanze precise. Il generatore ha l’istruzione di tenere prese e interruttori fuori dalle zone attorno a vasca e doccia, ma controlla sempre il disegno: la soluzione definitiva la decide l’installatore abilitato in base alla norma CEI 64-8.
Sì. Scrivi «solo illuminazione» nelle note e ottieni faretti, sospensioni e punti luce con le linee di comando; chiedi una planimetria idraulica e il disegno mostra acqua calda e fredda, scarichi, colonna di ventilazione e valvole. Anche in questi casi è un disegno indicativo: dimensioni, pendenze e ventilazione le verifica chi esegue i lavori.
I nuovi account ricevono crediti gratuiti e ogni planimetria usa 10 crediti. Per generare serve un account, e i progetti restano in «I miei progetti» per scaricarli in PNG. I pacchetti di crediti e l’abbonamento servono per continuare a generare.
Disegna l’impianto prima di aprire le tracce
Carica la planimetria o descrivi lo spazio e ottieni in pochi secondi una planimetria con prese, interruttori e punti luce, legenda compresa. I nuovi account ricevono crediti gratuiti.
